水力旋流器

水力旋流器

【进料粒度】: 通常为旋流器直径的0.08~0.25 【处理量】:≤542m3/h 【加工物料】:分级、浓缩、脱水、脱泥、除砂、洗涤、超细分级等。

电话/微信:19914754015
联系我们免费获取报价与方案
获取优惠报价 获取设备方案

产品中心

PRODUCT CENTER

推荐产品

GF型浮选机
GF型浮选机

GF型浮选机属于较粗颗粒浮选机,其特点是:自吸空气量可达1.2m3/(m2.min).自吸矿浆,能......

XJM浮选机
XJM浮选机

XJM浮选机工作原理XJM浮选机属机械搅拌自吸式式浮选机,关键用以筛分0.5毫米下列的煤末,与此同时......

BF浮选机
BF浮选机

BF浮选机设备可普遍用以稀有金属、轻金属、和矿山企业物的选别,浮选药剂槽合适于大、中小型浮选药剂厂的......

    在线咨询

    水力旋流器进料粒度

    通常为旋流器直径的0.08~0.25

    水力旋流器处理量

    ≤542m3/h

    水力旋流器加工物料

    分级、浓缩、脱水、脱泥、除砂、洗涤、超细分级等。

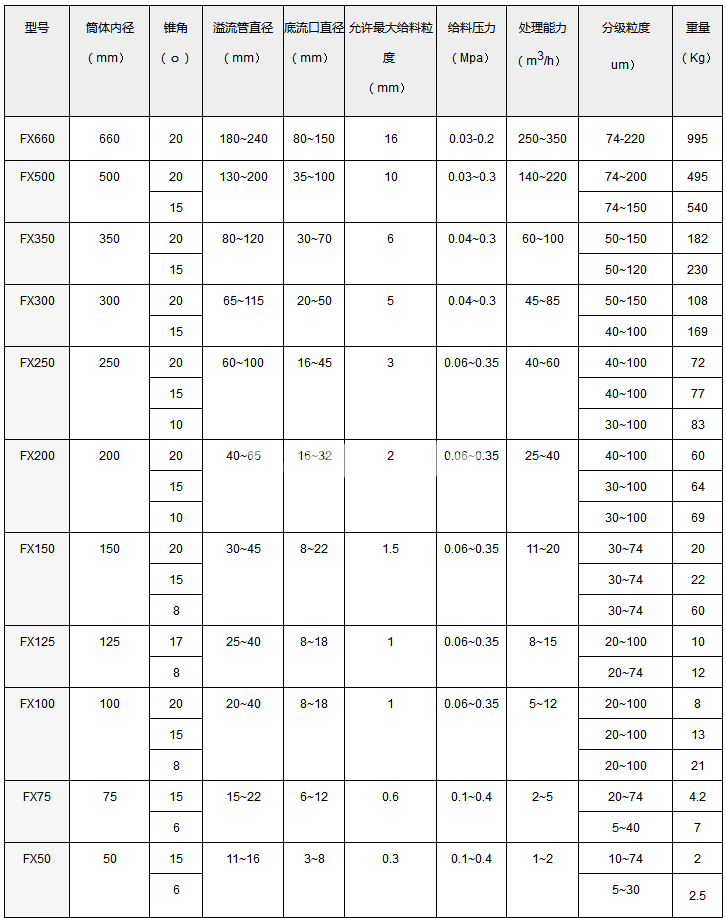

    水力旋流器技术参数

    水力旋流器(图1)

    水力旋流器设备介绍

    水力旋流器是用以分离出来除去废水中偏重的粗颗粒物泥渣等化学物质的机器设备。水力旋流器设备有时候也用以沙浆脱干。分工作压力式和重力式二种,常选用环形圆柱体建筑物或金属软管制做。水靠工作压力或重力由建筑物(或金属软管)上端沿断线进到,在向心力功效下,紧促颗粒物化学物质被抛到器壁并转动往下和产生的浓液一起排出。较小的颗粒物化学物质转动到一定水平后虽二次上漩涡流排出。

    水力旋流器的结构:上端为锥形。在圆柱型筒节上配有与筒壁呈切线方向的给矿管。锥体上端配有与圆柱体一部分相接通的管理中心溢流管。溢流管的上方则根据缓存室或立即与外界管路连接以排出溢流式。在锥形底端配有沉砂咀,以排出粗粒沉砂。为了更好地减不磨损,可在给矿口、沉砂咀及筒身体壁衬以耐磨橡胶或用辉长岩、铸石、碳碳复合材料等金属复合材料。

    水力旋流器组工作原理:当煤浆用泥沙泵(或坡度)以一定工作压力(一般是0.5~2.5公斤/公分)和水流量(约5~1两米/秒)经给矿管沿切线方向进到圆桶后,煤浆便以迅速的速率沿料层转动,而造成非常大的向心力。在向心力和重力的功效下,较粗、偏重的矿粒被抛到器壁,沿涡状线的运动轨迹往下健身运动,并由锥体下边的排吵咀排出,而偏细的矿粒则在圆锥体管理中心和水产生内螺旋形的升高煤浆流,经溢流管排出。水力旋流器组与机械设备分级机对比,水力旋流器组优势有:无健身运动构件,结构简易;企业容量的生产量很大,占总面积小;分级高效率(可以达到80%~90%),分级粒度分布细;工程造价低,原材料耗费少。

    水力旋流器组已广泛运用于各种金属矿山的选矿技术中。
    水力需按流程主要用于下列工作:
    1、一段有线数字电视粉磨分级
    2、二段有线数字电视粉磨分级
    3、钛精矿再磨分级
    4、原矿选前选后脱泥
    5、尾矿库的筑堤与回填土

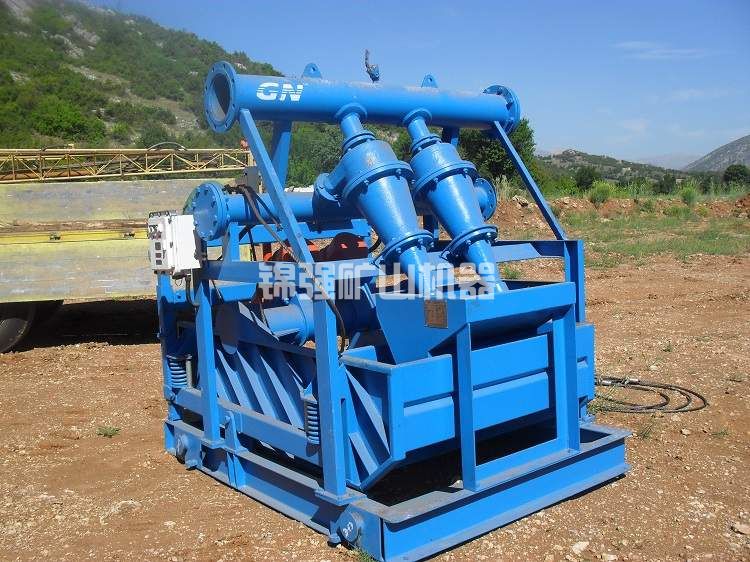

    水力旋流器(图1)

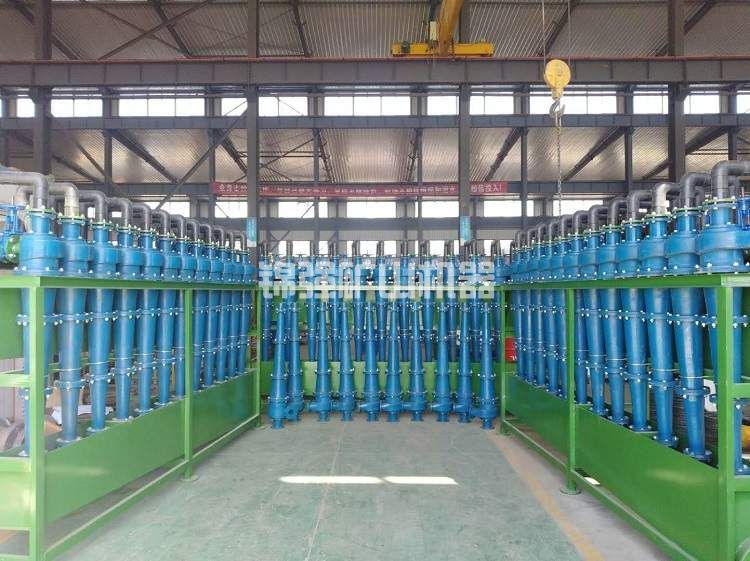

    水力旋流器(图2)

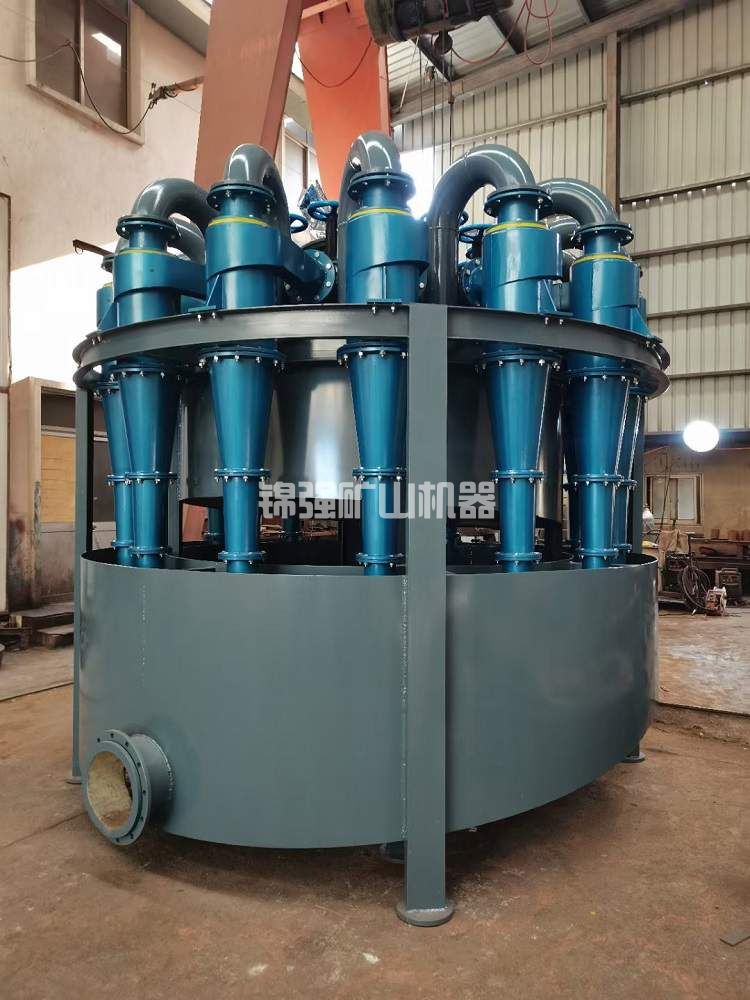

    水力旋流器(图3)

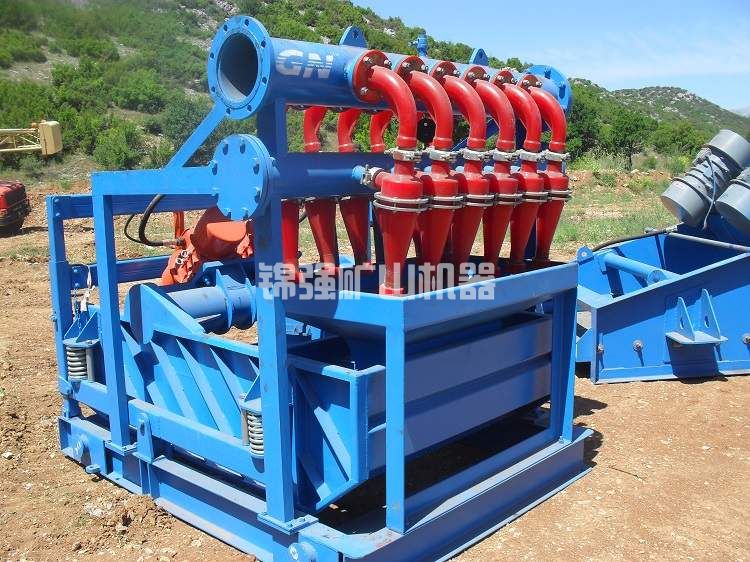

    水力旋流器(图4)

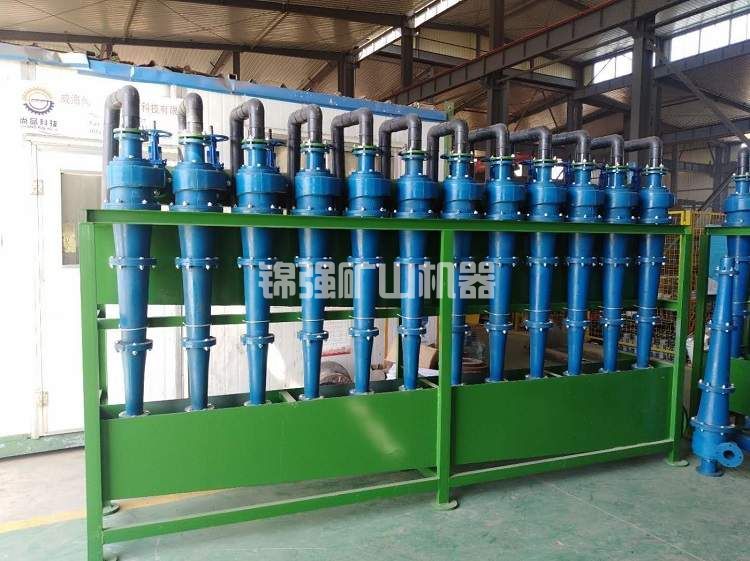

    水力旋流器(图5)
