锆英砂提纯厂（除杂）

天然锆英砂中常伴生铁矿物、金红石、独居石、电气石、石英等杂质，导致ZrO2品位仅55-62%，无法满足陶瓷釉料（≥65%）、精密铸造（≥65.5%）和电熔锆（≥66%）的工业要求。锆英砂提纯厂的核心任务是通过磁选、电选、重选、酸洗等工艺组合，将ZrO2品位提升至65%以上，同时将Fe2O3降至0.15%以下、TiO2降至1.0%以下。本文从杂质分析、工艺流程、设备配置到生产运营，完整解析如何建设一座高效的锆英砂提纯厂。

一、锆英砂里的杂质有哪些

锆英砂中的杂质不是单一类型，而是多种矿物的混合体。不同产地、不同成矿条件的锆英砂，杂质组成差异很大。理解杂质类型是设计提纯工艺的第一步。

海滨砂矿锆英砂 常见于福建、广东、海南沿海。主要杂质为金红石（TiO2）、钛铁矿（FeTiO3）、独居石（(Ce,La)PO4）、少量电气石。ZrO2初始品位55-60%。特点是重矿物组合简单，磁性差异明显，相对容易提纯。

风化残积砂锆英砂 常见于云南、广西、湖南等地。主要杂质为褐铁矿（Fe2O3·nH2O）、高岭石、金红石、少量钽铌铁矿。ZrO2初始品位50-55%。特点是含泥量高（10-25%），铁杂质以氧化铁薄膜形式包裹锆英砂颗粒表面，提纯难度大。

岩浆岩型锆英砂 常见于内蒙古、新疆。主要杂质为斜长石、角闪石、磁铁矿、磷灰石。ZrO2初始品位45-52%。特点是锆英石嵌布粒度细（0.05-0.2mm），需要磨矿解离，流程复杂。

锆英砂中杂质对最终产品质量的影响如下表所示：

金句：提纯的本质不是把杂质“洗掉”，而是利用每种矿物在磁性、导电性、比重上的微小差异，逐一分离。差异越小，提纯难度越大，设备投资越高。

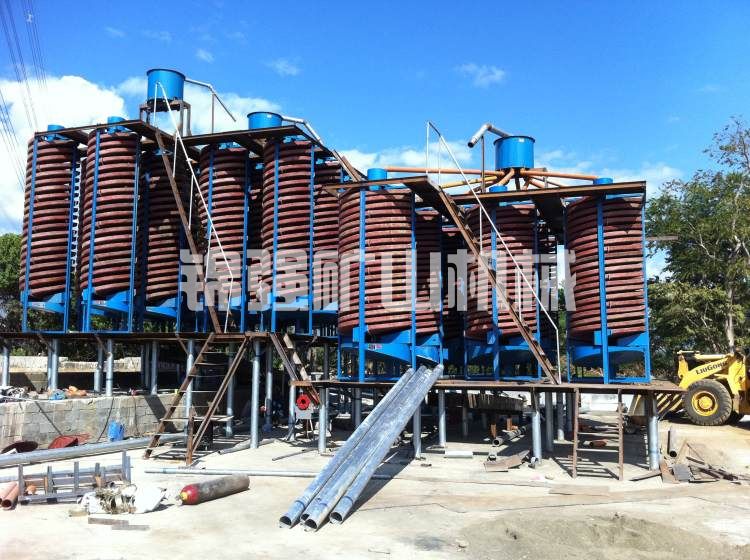

二、五步提纯工艺

以下以处理海滨锆英砂（初始ZrO2 58%，含TiO2 6.5%，Fe2O3 0.8%）为例，说明典型提纯流程。

第一步 脱泥与擦洗

目的：去除-0.045mm细泥和高岭石，减少后续工序负荷。使用螺旋分级机或水力旋流器脱泥，溢流细度控制在-0.045mm占90%。对于表面有铁质薄膜的锆英砂，增加擦洗机，擦洗浓度70%，时间8-10分钟，机械剥离氧化膜。

第二步 干燥与分级

脱泥后的锆英砂含水率约15-20%，无法直接磁选。采用回转干燥机干燥至含水率≤0.5%，干燥温度200-230℃，出口物料温度85-95℃。干燥后过直线振动筛，筛除+0.4mm粗粒（返回破碎）和-0.074mm细粉（可作为低档填料销售）。

第三步 弱磁选除强磁性矿物

使用永磁辊式磁选机，场强0.2-0.3T。去除钛铁矿、磁铁矿等强磁性矿物。产出磁性产品为铁精矿（Fe2O3 45-50%），非磁性产品进入下一级。此步可去除80%以上的铁杂质。

第四步 强磁选除弱磁性矿物

采用立环高梯度磁选机，背景场强1.2-1.4T。锆英砂本身属弱磁性（比磁化系数0.2-0.5），但包裹体中的褐铁矿、部分金红石具有较强磁性。在1.3T场强下，这些弱磁性杂质被吸附，锆英砂进入非磁性产品。一次强磁选后，ZrO2品位可提升至62-64%，TiO2降至2-3%。

第五步 高压电选除导体矿物

强磁选后的锆英砂中仍残留金红石（导体）和少量独居石。采用双辊高压电选机，电压22-25kV，辊筒温度75℃。金红石落入导体槽，锆英石为非导体进入精矿槽。一次电选后，锆英砂ZrO2达到65-66%，TiO2降至0.8-1.2%。对于要求TiO2≤0.8%的高端产品，需要二次电选。

附加步骤 酸洗除铁（可选）

若Fe2O3仍高于0.2%，增加酸洗工序。使用5%稀盐酸在搅拌槽中浸泡1.5-2小时，温度50-60℃，固液比1:2。酸洗后用清水漂洗至pH中性，再经陶瓷过滤机脱水。酸洗可进一步将Fe2O3降至0.08-0.12%，但每吨精矿增加成本约50-70元。

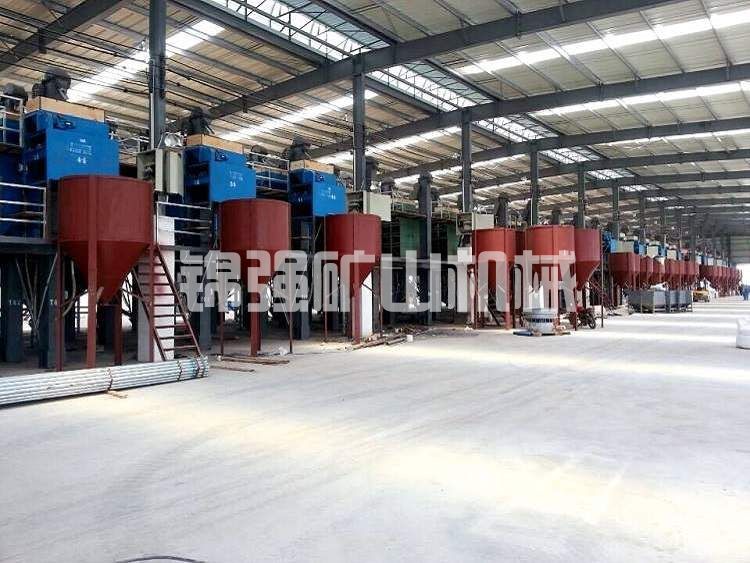

三、核心设备配置

以年处理锆英砂原矿3万吨、产出提纯精矿2.2万吨（回收率88-92%）为设计基准，主要设备如下。

辅助设备：斗式提升机3台、皮带输送机5条、螺旋输送机2台、缓存料仓2个（每个30吨）。总装机容量约320kW，实际运行功率约250kW。

主厂房尺寸：24米×15米×12米。辅助设施：原矿堆棚300平方米，精矿库400平方米，酸洗区（酸储罐、中和池）150平方米。

四、关键参数控制区间

提纯厂的运行质量取决于以下四个参数的精准控制。

参数一 强磁选背景场强

高梯度磁选机场强低于1.2T时，褐铁矿和含铁包裹体去除不彻底，产品Fe2O3偏高（≥0.25%）。场强高于1.5T时，部分细粒锆英砂也被吸附，造成回收率下降5-8%。最优区间为1.30-1.42T。现场操作以产品Fe2O3化验值为准，动态调整励磁电流。

参数二 电选电压与辊筒温度

电选机电压低于20kV时，金红石与锆英石导电差异不足，分离效率差，TiO2残留高。电压高于28kV时，高压打火频繁，设备故障率上升。推荐22-25kV。辊筒表面温度低于60℃时，物料粘附性差；高于85℃时能耗过高且金红石表面氧化。控制75-80℃为宜。

参数三 干燥出料水分

干燥机出口物料含水率必须≤0.5%。每提高0.1个百分点，电选效率下降约3%。建议在干燥机出料口安装在线水分仪，与燃烧器连锁自动调节给料量和热气温度。

参数四 酸洗温度与时间

酸洗工序中，温度低于40℃时反应速度慢，需要浸泡4小时以上；温度高于70℃时盐酸挥发加剧，操作环境恶劣。推荐50-60℃，浸泡时间1.5-2小时。固液比1:2，搅拌速度60r/min。

数据卡片
以海南某海滨锆英砂提纯厂为例，初始原矿ZrO2 58.2%、TiO2 6.8%、Fe2O3 0.85%。采用弱磁选+强磁选+电选工艺，不酸洗。控制强磁选1.35T、电选24kV、辊筒温度78℃，产出精矿ZrO2 65.7%、TiO2 1.1%、Fe2O3 0.18%，回收率89.5%。若增加酸洗工序，Fe2O3可进一步降至0.12%，但每吨成本增加58元，产品售价仅提高80元/吨，经济性不明显，故未采用。

五、提纯厂的投资与回报

以年处理3万吨锆英砂原矿、产出2.2万吨提纯精矿的规模测算投资与运营成本。

总投资明细表

运营成本（年处理3万吨原矿）

原矿采购 3万吨×2800元/吨 = 8400万元
电费 250kW×24h×300天×0.65元 = 117万元
人工 12人×8万元 = 96万元
介质板、电极等耗材 25万元
维修保养 20万元
管理销售 35万元
环保及检测 15万元
年总成本 8708万元

销售收入

提纯锆精矿（ZrO2≥65.5%） 2.2万吨×13500元/吨 = 29700万元
副产铁精矿（磁性产品） 0.15万吨×600元/吨 = 90万元
副产金红石粗精矿（电选导体） 0.2万吨×5000元/吨 = 1000万元
合计 30790万元

年毛利 = 30790 - 8708 = 22082万元

扣除折旧（总投资扣除流动资金后为1100万元，10年直线折旧，残值5%）：年折旧额 = 1100×0.95/10 = 104.5万元

年净利润（税前）约 21977万元

数据卡片
投资回收期 = 1280万元 ÷ 年毛利22082万元 ≈ 0.058年，约21天。实际运行中，考虑到原矿品位波动、市场价变化、调试期等因素，回收期通常在3-6个月。提纯厂的核心优势是投入产出比极高，因为原矿和精矿的价差足够大。

六、提纯厂布局的特殊考虑

锆英砂提纯厂的总图布局有几个不同于普通选厂的特点。

第一，干燥区与磁选电选区分隔。干燥机产生高温和粉尘，磁选机对粉尘敏感，电选机需要相对稳定的温湿度环境。干燥区应设在主厂房一端，与磁电选区用实体墙隔开，并设独立排风系统。

第二，电选区的静电屏蔽。高压电选机产生静电场，可能干扰控制室仪表。控制室与电选区的距离不小于10米，控制室墙面内衬金属网作静电屏蔽。电选机本体可靠接地，接地电阻≤4Ω。

第三，酸洗区的防腐与防泄漏。酸洗槽及酸储罐区域地面做玻璃钢防腐层（厚度≥3mm），四周设围堰，容积不小于最大单罐容积的1.1倍。酸洗区单独设置在厂房一角，与主要通道隔离，并配置应急洗眼器和淋浴器。

第四，精矿库的防潮与防污染。提纯后的锆精矿要求含水率≤0.5%，精矿库必须干燥通风，地面硬化防潮。袋装精矿堆放区设托盘，离地高度不小于10cm。精矿库出口设风淋室，防止粉尘带出。

七、常见问题与解决方案

问：为什么磁选后Fe2O3还是降不下来

答：可能有两个原因。一是锆英砂中的铁以氧化薄膜形式包裹在颗粒表面，磁选无法有效去除，需要酸洗。二是强磁选机场强不足或介质板间隙过大。解决方案：先用盐酸浸泡小样，确认酸洗效果；若酸洗有效，增加酸洗工序；若酸洗无效，更换更高场强的磁选机或采用湿式高梯度磁选。

问：电选后TiO2仍然偏高（>1.5%）怎么办

答：检查三个环节。干燥水分是否≤0.5%？辊筒温度是否达到75℃？电压是否在22-25kV区间？若三项都正常，可能是金红石与锆英石形成连生体，需要先磨矿解离再重选富集，然后重新电选。新疆哈密某项目通过增加一段球磨（磨至-0.074mm占80%）和摇床重选，将TiO2从1.8%降至0.9%。

问：酸洗废酸怎么处理

答：酸洗废液含Fe2+、Cl-和少量Zr4+。常规处理：加石灰乳中和至pH7-8，沉淀后上清液排入厂区污水处理站进一步处理，底泥压滤后作为一般固废处置。废酸也可以交给有资质的第三方回收利用，但运输成本高。建议在酸洗区旁设中和池，容积不小于30m³。

问：不同产地锆英砂提纯流程一样吗

答：不一样。海滨砂流程最短（干燥+磁选+电选），风化残积砂必须增加擦洗和脱泥，岩浆岩型通常需要磨矿+重选+磁选+电选。建厂前必须取代表性原矿样做全流程试验，根据试验结果定制工艺。不要套用其他厂的流程。

问：提纯厂需要做放射防护吗

答：需要。锆英砂中伴生的独居石、磷钇矿可能使原矿或中间产品铀钍总量超过0.05%。建议在厂区入口设置放射性检测仪，每批原矿检测。若超标，按放射性工作场所设计，增加独立通风、防渗地面、个人剂量监测。即使不超标，操作人员也应定期体检。

八、产品质量分级与市场

提纯后的锆英砂按ZrO2、TiO2、Fe2O3指标分为不同等级，对应不同用途和价格。

大多数提纯厂以生产二级和三级产品为主，因为达到一级需要增加酸洗或多次电选，成本上升明显，而溢价有限。当订单要求一级产品时，可以单独组织生产，按订单量调整工艺。

九、总结

锆英砂提纯厂的核心价值在于将低价值粗砂转化为高价值工业原料。ZrO2从58%提升到65%以上，每吨增值4000元以上，而加工成本仅约200-300元/吨。提纯厂投资门槛不高（1000-1500万元），回收期短（3-6个月），是中小投资者进入锆产业链的可行路径。

提纯成功的关键在于三件事：

第一，做对试验。建厂前必须取代表性原矿样，做系统的脱泥、磁选、电选、酸洗条件试验，找到最优组合。

第二，选对设备。磁选机必须达到1.4T以上，电选机电压可调范围20-30kV，干燥机控温精准。

第三，控好水分。干燥出料含水率≤0.5%是电选有效的前提，水分每超标0.1%，TiO2残留约增加0.2%。

记住，没有一种设备能一次性去除所有杂质。有效的提纯厂不是靠一台“万能设备”，而是靠多工序的精细配合。干燥把好第一关，磁选除掉铁，电选分出钛，酸洗最后收尾。四个步骤环环相扣，缺一不可。
