冲积型矿物砂处理流程图解：从原矿到精矿的全过程

冲积型矿物砂是河流、溪流在长期冲刷搬运过程中，将原生矿床中的重矿物富集形成的砂矿资源。这类矿床分布广泛，是锡石、金红石、钛铁矿、锆石、独居石以及砂金的重要来源。与海滨砂矿相比，冲积型砂矿的粒度范围更宽、含泥量更高、矿物解离更充分。本文将用文字详细拆解冲积型矿物砂的完整处理流程，从原矿采掘到精矿包装，逐一说明每个环节的设备配置、工艺参数和控制要点。

原料特征：冲积砂矿的“性格”

冲积型矿物砂的形成过程决定了它的三个显著特征。第一是粒度范围极宽，从数毫米的粗砂到数十微米的细泥混杂共存，粗粒部分可能含有大颗粒有用矿物，细粒部分则是粘土和细泥。第二是含泥量高，河流携带的粘土矿物与重矿物一同沉积，原矿中-0.045mm细泥含量通常达到15-40%。第三是矿物已充分解离，经过长距离搬运，有用矿物与脉石之间已经自然分离，不需要额外磨矿就能进入选别。

这些特征决定了冲积型砂矿的处理流程必须包含强力脱泥环节，同时要兼顾粗粒和细粒两种不同性质物料的分选。

全流程总览

一条完整的冲积型矿物砂处理线，通常按照以下顺序组织：采掘输送→筛分洗矿→脱泥分级→重选富集→磁选分离→电选提纯→脱水包装。下面逐一展开说明每个环节。

第一环节：采掘与输送

冲积型砂矿通常赋存于现代河床、河漫滩或阶地中，覆盖层薄或无覆盖层，适合露天开采。

小型项目采用挖沙船或抽沙泵直接抽取水下矿砂，通过管道输送至处理厂。这种方式适用于水深较大、矿层松散的河床矿。抽沙泵的扬程根据输送距离确定，每100米水平距离约需10米扬程。

中型以上项目采用干采方式，先用推土机剥离表层植被和浮土，再用挖掘机或装载机将原砂装入自卸车，运至固定的给料站。给料站设有振动给料机或板式给料机，将物料均匀送入筛分设备。

第二环节：筛分与洗矿

原砂中往往混有卵石、砾石、植物根系等粗粒杂物，必须先将其筛除，防止堵塞后续设备。

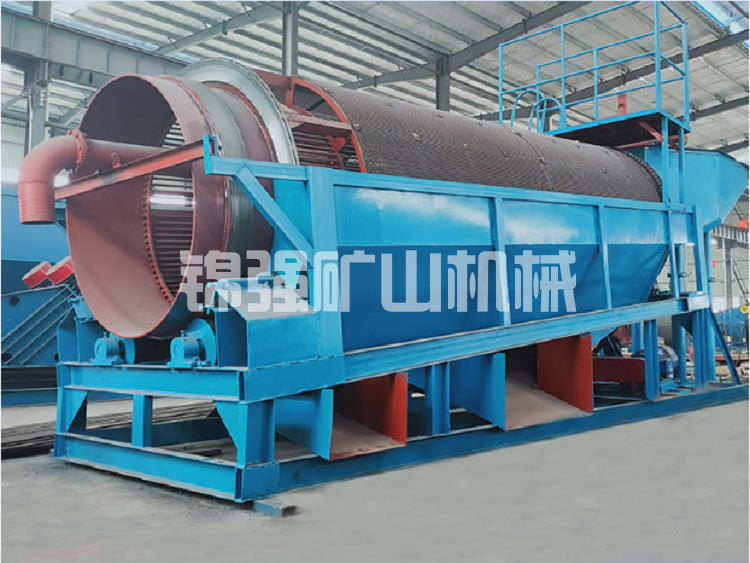

滚筒筛是冲积型砂矿最常用的筛分设备。筛体倾斜安装，低速旋转，矿砂在筛内翻滚前进，+5mm的粗粒杂物从筛尾排出，-5mm的筛下物进入下一环节。滚筒筛内部可以加装螺旋抄板和高压喷水管，利用水力将粘附在砂粒表面的粘土冲洗干净。喷水压力控制在0.2-0.4MPa，水量约为处理矿浆体积的1-2倍。

对于含泥量特别高（超过30%）的矿石，可在滚筒筛前增设一台槽式洗矿机或圆筒擦洗机，通过强力搅拌和擦洗使粘土与砂粒充分解离。

第三环节：脱泥与分级

筛分后的合格砂仍含有大量细泥，这些细泥如果直接进入重选设备，会附着在重矿物表面、增加矿浆粘度、降低分选效果。必须在水力旋流器中预先脱除。

水力旋流器组通常配置6-12台Φ150mm或Φ200mm的旋流器，给矿压力控制在0.1-0.2MPa，切割粒径一般在0.045mm左右。底流为脱泥后的粗砂，进入重选段；溢流为矿泥和水的混合物，排入尾矿库或细泥回收系统。

脱泥后的合格砂经浓缩机脱水，将矿浆浓度从10-15%提升至25-35%，满足重选设备的给矿浓度要求。浓缩机的溢流水返回洗矿环节循环使用。

第四环节：重选预富集

重选是冲积型砂矿处理的核心。经过脱泥后的物料，有用矿物与石英砂的密度差异明显，重选能以极低成本实现大幅抛尾。

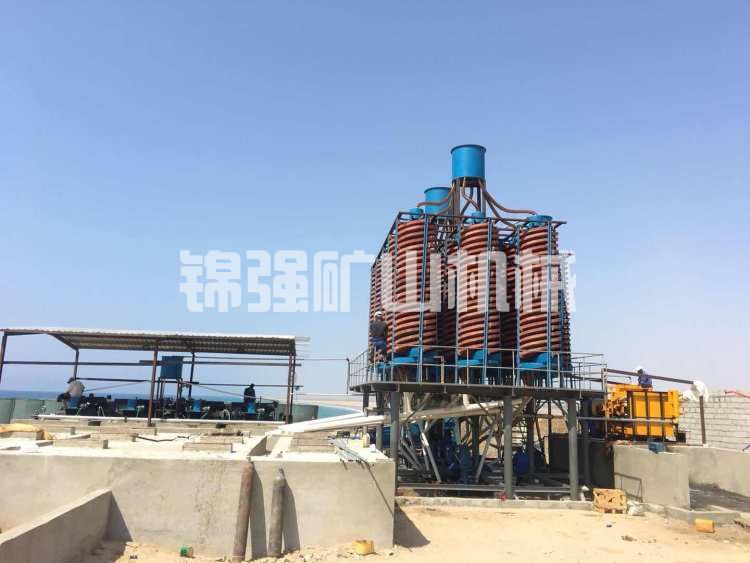

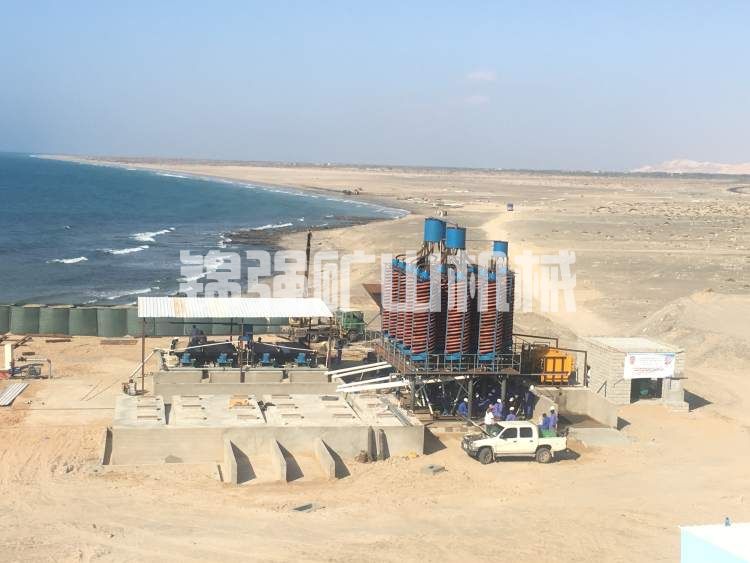

螺旋选矿机是首选设备。单台Φ1200mm螺旋选矿机处理量4-6吨/小时，占地面积仅1.5平方米，无动力消耗。通常采用“一粗一扫”的配置：粗选螺旋产出重砂粗精矿，尾矿进入扫选螺旋再次回收；扫选精矿返回粗选，扫选尾矿直接丢弃。

粗选螺旋的截取器位置需要根据原矿品位灵活调整。原矿品位高时适当增大精矿产率，以免有用矿物损失到尾矿中；原矿品位低时适当减小精矿产率，以减轻后续磁选电选的负荷。

如果原矿中粗粒级重矿物含量较高，可以在螺旋选矿机前增设一台跳汰机，专门回收+0.5mm的粗粒重矿物。跳汰机的精矿直接进入摇床精选，尾矿进入螺旋选矿机再选。

第五环节：摇床精选

螺旋选矿机产出的重砂粗精矿，品位通常为有用矿物总量的40-70%，需要用摇床进一步提纯。

进入摇床前，需要将粗精矿按粒度分级。水力分级箱或高频振动筛将物料分成0.2-0.5mm、0.074-0.2mm、-0.074mm三个粒级，分别送入粗砂摇床、细砂摇床和矿泥摇床处理。

摇床的操作参数根据粒级调整：

• 粗砂摇床：冲程15-20mm，冲次240-270次/分，横向坡度1-1.5度

• 细砂摇床：冲程10-14mm，冲次270-300次/分，横向坡度1.5-2度

• 矿泥摇床：冲程6-9mm，冲次300-350次/分，横向坡度2-2.5度

摇床产出的精矿带、中矿带和尾矿带清晰可见。操作人员根据矿带分布实时调整给矿浓度、冲程冲次和横向坡度，确保精矿品位达标。中矿通常返回本机或上一机再选。

第六环节：磁选分离

摇床精矿是多种重矿物的混合物。以常见的锆钛砂矿为例，精矿中可能同时含有钛铁矿（中等磁性）、锆石（无磁性）、金红石（无磁性或极弱磁性）、独居石（弱磁性）、磁铁矿（强磁性）。磁选的任务是将这些矿物按磁性分开。

磁选段按照场强从低到高的顺序组织：

弱磁选机（1000-2000高斯）首先分离磁铁矿。这部分产率通常较小，可作为铁精矿销售。

中磁选机（4000-6000高斯）或强磁选机（10000-15000高斯）处理弱磁选尾矿。钛铁矿和独居石被吸附作为磁性产品，锆石和金红石作为非磁性产品进入电选段。

磁选可以采用湿式或干式。湿式磁选处理量大、适合细粒级，但产品需要再次脱水；干式磁选分选精度高，但给矿水分必须控制在1%以下。多数冲积砂矿项目在磁选前将物料脱水烘干，采用干式磁选。

第七环节：电选提纯

电选是分离锆石和金红石的最终手段。两者导电性差异明显：金红石是良导体，锆石是不导体。

进入电选前，物料需要先经过烘干机将水分降至0.5%以下，然后加热至80-120℃。干燥加热有两个作用：一是去除表面水分恢复矿物本征导电性，二是提高矿物表面活性。

高压电选机的电压设定在2-4万伏。物料通过振动给料机均匀落入转鼓表面，导电的金红石被电极吸引脱离转鼓落入导体产品斗，不导电的锆石继续随转鼓旋转落入非导体产品斗。

对于含独居石等弱磁性矿物的物料，应在电选前增加强磁选工序，先将独居石分离出来，避免其在电选中分散进入多个产品。

第八环节：脱水与包装

各产品经过选别后以矿浆或湿砂形式存在，需要脱水干燥后装袋销售。

常用的脱水流程是：精矿浆先进入浓缩池沉降，底流浓度提升至40-50%；再进入板框压滤机或真空过滤机，将水分降至10-15%；最后进入回转烘干机，在150-200℃下烘干至水分低于1%。烘干后的精矿经自动包装机称重装袋，每袋25kg或50kg。

对于钛铁矿等低价产品，可以省略烘干环节，浓缩脱水后直接散装销售。

全流程设备清单

以处理原矿30吨/小时的中型冲积型砂矿为例，全套设备配置如下：

常见流程变体

上述是锆钛型冲积砂矿的标准流程。根据目标矿物的不同，流程可以简化或调整。

砂金型冲积矿：流程最简。原矿筛分脱泥后，直接用跳汰机或离心选矿机回收粗粒金，尾矿再经摇床回收细粒金。不需要磁选和电选。

锡石型冲积矿：锡石密度高达6.4-7.1，重选效果极好。流程以跳汰机和摇床为核心，锡精矿品位可达65%以上。如果含硫化物，需要增加浮选脱硫。

独居石型冲积矿：独居石具有弱磁性和放射性。在重选之后增加强磁选回收独居石。由于独居石含放射性元素，生产过程中需要加强防护，尾矿也需要妥善处置。

写在最后

冲积型矿物砂处理流程的核心逻辑是“分级进入、逐级富集”。筛分洗矿让矿物与粘土解离，脱泥分级让不同粒级的物料分道而行，重选大幅抛尾，磁选和电选精细分离。每一步都在做减法——剔除不需要的东西，让需要的东西越来越纯。

这套流程之所以成为经典，不是因为它用了多么先进的设备，而是因为它尊重了冲积砂矿“宽粒级、高含泥、已解离”的天然属性。在设计自己的处理厂时，不必盲目追求设备的高大上，先把物料特性搞清楚，再按照“粒度分级、密度分选、磁性分组、电性分离”的顺序组织流程，往往能得到最简单、最经济、最好用的方案。
