铬矿选矿球磨机与分级机匹配方案

先说三个重点

• 球磨机与分级机的匹配核心在于闭路循环，球磨机负责磨矿，分级机及时分离合格粒级并返回粗粒再磨，两者必须协同配合才能避免过磨或跑粗

• 铬铁矿一段粗磨推荐格子型球磨机配螺旋分级机，二段细磨推荐溢流型球磨机配水力旋流器，两种配置按磨矿段位分工，不能颠倒使用

• 分级效率是衡量匹配质量的关键指标，螺旋分级机分级效率通常百分之四十至六十，旋流器可达百分之七十至九十，效率越高循环负荷越低、过磨越少

匹配做不好，磨矿系统就乱套

球磨机和分级机的关系，不是各自为政的两台设备，而是通过闭路流程绑在一起的一个系统。球磨机把矿石磨细，分级机把磨矿产物按粒度分成两股，粗的返回球磨机再磨，细的进入后续选别。两者之间任何一个环节出问题，整个磨矿分级系统就没法正常运转。

铬铁矿选矿对磨矿分级的匹配要求尤其苛刻。铬铁矿硬度中等偏高，邦德功指数一般在十四至二十千瓦时每短吨之间，比普通有色金属矿石高出约百分之二十。同时铬铁矿又属于脆性矿物，过磨会产生大量细泥，直接恶化后续重选和磁选效果。磨不细，有用矿物解离不充分；磨过了，细泥干扰分选。这个度，完全靠球磨机和分级机的匹配来控制。

匹配方案的核心逻辑

闭路磨矿的基本原理不复杂。破碎后的铬铁矿进入球磨机，钢球冲击和研磨使矿石粒度逐步减小。磨矿产物排入分级机，分级机按粒度分离。细粒级作为合格产品溢流进入下一道选别，粗粒级作为返砂返回球磨机再磨。

这里的关键是分级机的分级效率和返砂比。分级效率高，返砂中合格粒级含量低，球磨机过磨程度小；分级效率低，大量合格粒级在返砂里循环，白白消耗能量和钢球。铬铁矿选矿实践中，返砂比通常控制在百分之二百至三百五十之间。返砂比过低，磨机内物料通过量不足，磨矿效率下降；返砂比过高，分级机负荷大，返砂中合格粒级增多，造成无效循环。

一段磨矿：螺旋分级机是首选

铬矿选矿厂最常见的匹配方案是一段闭路磨矿，格子型球磨机配高堰式螺旋分级机。这个组合成熟可靠、适应性强的特点，在粗磨段有扎实的应用基础。

螺旋分级机最大的优点是皮实。对给矿浓度和给矿量的波动不太敏感，操作简单，一个班下来不用老盯着调参数。缺点是分级效率偏低，通常只有百分之四十到六十。这意味着返砂中有相当比例的合格粒级在循环，造成一定程度的过磨。螺旋分级机的溢流细度通过调节溢流堰高度来控制，堰越高溢流越细，但分级效率会进一步下降。

津巴布韦某岩铬矿选矿线采用球磨机与螺旋分级机闭路磨矿，分级机返砂比控制在百分之六十至七十，有效避免了铬铁矿过磨导致的泥化问题。铬铁矿伴生硬岩的工况下，螺旋分级机这种稳定可靠的设备更有优势。

二段磨矿：旋流器的效率优势

细磨段或需要严格控制粒度的环节，水力旋流器配溢流型球磨机是更优选择。旋流器的分级效率可达百分之七十至九十，比螺旋分级机高出十到三十个百分点。分级效率高意味着返砂中合格粒级含量低，球磨机过磨程度小，单位能耗和钢耗都能降下来。

旋流器的缺点是娇气。对给矿浓度、给矿压力敏感，参数稍有波动分级粒度就跑偏。给矿浓度建议控制在百分之四十五至六十五，给矿压力零点零五至零点一五兆帕。旋流器需要配套渣浆泵和变频控制系统，投资和操作维护难度都高于螺旋分级机。

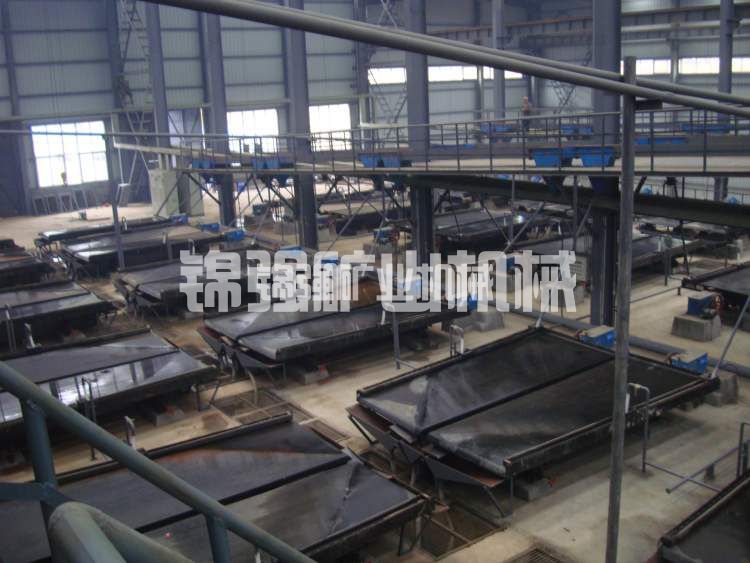

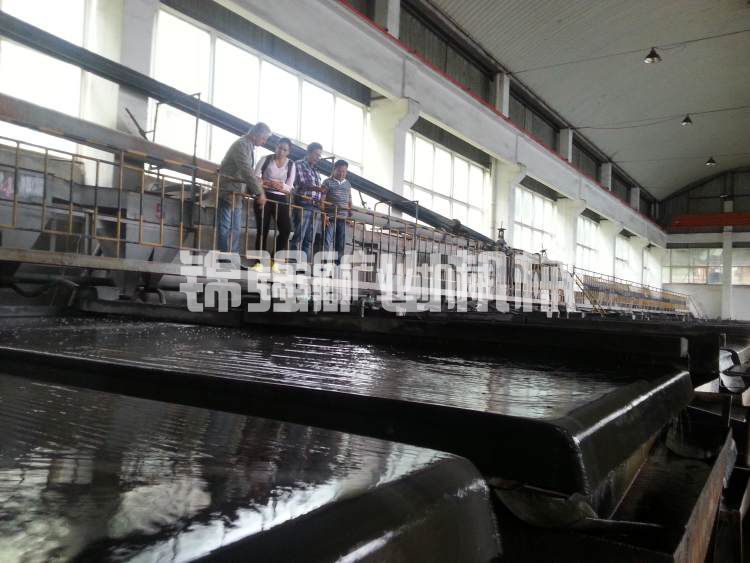

甘肃省某铬矿选厂二段磨矿采用溢流型球磨机配四组旋流器，给矿浓度百分之三十，给矿压力零点零八兆帕，溢流细度负零点零七四毫米占百分之七十五，分级效率约百分之八十一，满足了摇床重选的给矿要求。

两种方案的对比与选型依据

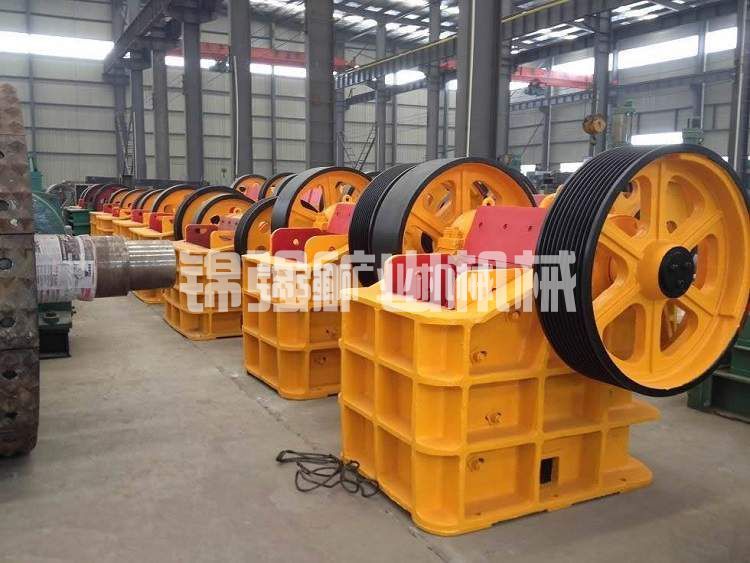

给矿粒度P80每降低一毫米，球磨机单位能耗可降低约百分之三至五。因此强化破碎作业、降低入磨粒度是提高磨矿分级系统效率的基础。一般要求破碎产品P80控制在十二毫米以下，这时球磨机填充率可维持在合理的范围。

四套常见匹配方案及适用条件

对于处理量五至十五吨每小时的选厂，推荐一段闭路磨矿方案。格子型球磨机与螺旋分级机或旋流器组配合。该方案设备投资相对较低，操作简单，便于管理维护，是小型选厂的优先选择。

对于处理量十五至五十吨每小时、给矿粒度较细且对精矿品位要求较高的选厂，推荐两段闭路磨矿方案。一段采用格子型球磨机配螺旋分级机，二段采用溢流型球磨机配水力旋流器组。该方案磨矿效率高，分级精度好，能有效避免过磨，是目前中型铬矿选厂的主流配置。

对于处理量五十吨每小时以上、要求磨矿效率高、自动化程度高的大型选厂，推荐两段全旋流器分级方案。两段磨矿均采用溢流型球磨机配水力旋流器组，一段粗磨二段再磨。该方案分级效率高，占地面积小，技术指标好，但投资较高，对操作水平要求也较高。

对于给矿粒度较细、可通过单段磨矿达到要求且设备投资有限的情况，推荐棒磨机加球磨机两段开路或半闭路方案。一段棒磨机开路磨矿，二段球磨机与分级机构成闭路。该方案的优点是产品粒度均匀，过粉碎现象少，在铬矿选矿中同样具有一定的应用价值。

设备匹配的几个关键参数

球磨机的处理能力与给料粒度密切相关。当给料粒度从二十毫米降至十毫米时，磨机单位处理能力可提升约三成到四成。降低入磨粒度是提高球磨机与分级机匹配效率最直接有效的措施。

螺旋分级机的返砂比通常控制在百分之二百五十至三百五十。返砂比过低，磨机内物料填充率不足，磨矿效率下降；返砂比过高，分级机负荷增大，返砂中合格粒级比例上升。返砂比的调整通过螺旋分级机的溢流堰高度和螺旋转速来实现。

旋流器的给矿浓度直接影响分级粒度。浓度升高，溢流粒度变粗；浓度降低，溢流粒度变细。铬铁矿二段磨矿中，旋流器给矿浓度一般控制在百分之四十五至六十五。给矿压力也是重要参数，压力升高溢流变细，处理量增大，但泵的能耗也相应增加。

球磨机的填充率与分级机的循环负荷互为因果。填充率增加，磨矿效率提高，但分级机循环负荷也相应增大。高填装球磨机通常需要更大处理能力的分级机与之配套。铬矿选矿球磨机填装率通常在百分之三十至四十五之间，需与分级机能力一并考虑。

常见的匹配问题及处理思路

返砂比过大，分级机或旋流器超负荷。可能是球磨机磨矿效率下降导致返回粗粒增多，也可能是分级机的分级效率降低。优先检查给矿粒度和钢球补充情况，其次检查分级机的溢流堰高度或旋流器的沉砂嘴尺寸。

溢流细度跑粗，合格粒级未充分分离。螺旋分级机方案可适当降低溢流堰高度，旋流器方案可提高给矿压力或降低给矿浓度。旋流器的沉砂嘴磨损是溢流跑粗最常见的原因，应及时检查更换。

旋流器给矿泵频繁故障。给矿浓度太高或矿浆中含有大颗粒杂物。加强给矿前筛分和除杂，控制给矿浓度在设计范围内。泵的过流件材质建议选用高铬耐磨合金，使用寿命可延长至普通材质的二到三倍。

说到底，铬矿选矿球磨机与分级机的匹配方案没有放之四海而皆准的模板。给矿粒度、矿石硬度、目标细度、处理规模，每一项都影响方案的制定。最靠谱的做法是通过磨矿试验确定最佳参数，再据此进行设备选型和配套设计。匹配做对了，磨矿效率高、过磨少、能耗低；匹配做不对，整个选厂都跟着吃亏。
