锆石砂矿采矿生产线：从采掘到入选的全流程装备配置

核心结论速览

1. 锆石砂矿采矿生产线负责将原矿从矿床中采出、输送并制备成合格给矿，是选矿厂稳定生产的物质前提。

2. 采矿生产线涵盖采掘、运输、洗矿、粗碎、隔渣和矿浆制备六个核心环节，装备配置需与选矿处理能力匹配。

3. 不同类型砂矿（干采与水采）的生产线装备差异显著，方案选择取决于矿床赋存条件、含水率和地形特征。

4. 采矿生产线的运行成本约占选厂总成本的25%-35%，设备选型和作业组织对成本控制影响重大。

5. 生产线设计的关键在于各环节能力均衡，任何环节的瓶颈都会导致整条产线效率下降。

一、锆石砂矿采矿生产线的基本构成与类型

锆石砂矿采矿生产线是指从矿床开采至原矿进入选矿厂之前的所有作业环节和设备系统的总称。它承担着将天然赋存的砂矿资源转化为符合选矿工艺要求的原料流的全部功能。完整的采矿生产线包括采掘装备、运输系统、洗矿系统、粗碎系统、隔渣系统和矿浆制备系统六个子系统。

锆石砂矿的采矿方式分为干采和水采两大类。干采适用于矿体位于地下水位以上、含水率较低的砂矿，采用挖掘机装载、卡车运输的常规采矿方式，原矿运至选矿厂附近的洗矿车间进行处理。水采适用于矿体位于地下水位以下或近水体的砂矿，利用高压水枪冲采矿体，矿浆通过砂泵管道输送至选矿厂。我国华南沿海的锆石砂矿大多采用水采方式，因其效率高、成本低且适应滨海地形的特点。

采矿生产线的设计产能通常按选矿厂处理能力的1.1-1.15倍配置，以弥补采矿作业的不可预见停工时间（如设备维修、天气影响等）。以选矿厂处理量100t/h（干矿）为例，采矿生产线的原矿采出能力应达到110-115t/h。这一产能目标决定了采掘装备的数量、运输设备的规格和洗矿系统的处理能力。

二、干采方案：挖掘装载与卡车运输

干采方案适用于矿体埋藏较浅、坡度平缓、含水率低于10%的锆石砂矿。作业流程为：挖掘机在采场直接挖掘矿体，装载至自卸卡车，卡车运至选矿厂原矿堆场或洗矿机给料仓。干采方案的设备配置相对简单，但对采场规划和道路维护有较高要求。

挖掘机是干采方案的核心设备，选型依据为日采出量和铲斗容量。以日采出原矿2400吨（100t/h×24h，实际运行时间按20h计）计算，选用铲斗容量2-3m³的液压挖掘机即可满足要求。斗容过大导致设备购置成本上升且采场作业面受限，斗容过小则设备数量增加和燃油消耗上升。挖掘机的作业效率通常为额定铲斗容量的80%-85%，实际每小时采出量约为铲斗容量×每小时挖掘次数×充填系数。经验数据表明，2.5m³挖掘机对松散砂矿的每小时采出量约为120-150吨。

自卸卡车的配置数量需与挖掘机作业能力匹配。载重20-25吨的自卸卡车是砂矿运输的主流选择。运输距离在500米以内时，每台挖掘机配置3-4台卡车即可保证连续作业。运输距离超过1公里时，卡车数量需增加至6-8台。合理配置的关键是挖掘机装车时间和卡车往返时间达到平衡，避免出现挖掘机等车或车辆积压的现象。

干采方案的优势在于机动性强、对矿体形态变化的适应能力好。采场可以根据矿化边界灵活调整开采范围，避免采出大量废石。劣势在于卡车运输扬尘大、燃油消耗较高，且雨季时采场道路泥泞影响通行效率。工程上通过定期洒水降尘和铺设碎石路面来缓解上述问题。

三、水采方案：高压水枪与矿浆泵送

水采方案是滨海锆石砂矿最常用的采矿方式，尤其适用于矿体位于地下水位以下、含水率高的滩涂或近岸区域。水采的核心设备为高压水枪和砂泵，辅助设备包括供水泵站、加压管道和矿浆输送管道。

高压水枪通过高压水流冲击矿体，使砂矿在水的冲刷和携带作用下崩解并形成矿浆。水枪的工作压力一般在0.6-1.2MPa之间，流量为150-300m³/h。压力过低时冲刷效率不足，矿体不易崩解；压力过高时能耗上升且容易将细粒重矿物冲散导致回收率下降。水枪的喷嘴直径根据压力和流量计算确定，常用规格为25-40mm，喷射仰角调整为20°-40°以获取最佳的冲刷效果和矿浆流向。

水采作业面的布置方式为阶梯式推进。采场内设置集矿坑，水枪冲刷形成的矿浆自流或由辅助水冲入集矿坑。集矿坑内安装砂泵将矿浆提升并输送至选矿厂。砂泵的选型依据为矿浆输送量和管道输送距离。以矿浆浓度25%、输送距离500米计算，砂泵的额定流量需达到给入选矿厂矿浆流量的1.3-1.5倍，以克服管道沿程阻力损失。砂泵的耐磨性能尤为重要，因矿浆中含有石英砂等硬质颗粒，过流部件需采用高铬铸铁或耐磨橡胶衬里。

水采方案的突出优势是采选一体化程度高。原矿在水采阶段已完成洗矿和制浆，矿浆直接输送至选矿厂的脱泥分级系统，省去了原矿运输和独立洗矿环节，设备配置简化和运营成本降低。水采的局限在于用水量大（每吨原矿耗水3-5吨），且对采场排水有较高要求。采场内需设置排水系统，将多余的地表水和降雨及时排出，以免淹没采场和稀释矿浆浓度。

四、原矿洗矿与粗碎系统

无论采用干采还是水采，原矿在进入选矿主流程之前通常需要经过洗矿和粗碎处理。洗矿的目的是清除附着在矿物表面的黏土质和有机杂质，粗碎的目的是将大于选矿设备处理粒度上限的大块物料破碎至合格尺寸。

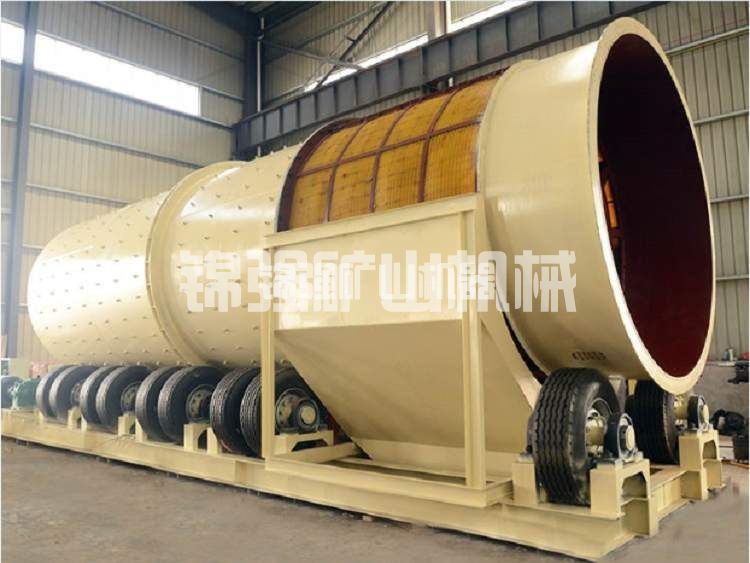

洗矿设备以圆筒洗矿机为主体。洗矿机筒体直径1.5-2.5m、长度4.5-6.0m，筒体内部设扬料板和高压喷淋管。原矿随筒体旋转被反复扬起和冲刷，黏土质被水流带出，洗净后的粗颗粒从排料端排出。洗矿机的处理能力与筒体直径和转速相关，直径2.0m、长度6.0m的洗矿机对砂矿的处理能力可达100-120t/h。洗矿用水量约为2.5-3.5吨水/吨原矿，洗后矿浆浓度控制在30%-35%为宜。

粗碎设备选用颚式破碎机或双辊破碎机。锆石砂矿中偶尔混入的大块砾石和胶结块（尺寸100-300mm）需要破碎至-50mm以下，以保护后续筛分设备和渣浆泵。颚式破碎机对砂矿的破碎效果较好，进料口尺寸推荐为250×400mm或400×600mm，排料口调整至30-50mm。破碎机前应设置格栅筛，将-50mm合格粒级直接通过，仅将+50mm的大块送入破碎机，减轻破碎负荷。

洗矿和粗碎系统的衔接方式对产线顺畅运行影响较大。典型的衔接方式为：原矿先经格栅筛隔除+100mm特粗砾石后进入洗矿机，洗矿机排料进入振动筛进行筛分分级，筛上+50mm粗粒进入破碎机，破碎后返回振动筛形成闭路，筛下-50mm矿浆进入脱泥系统。这种闭路循环设计确保进入选矿主流程的物料粒度全部小于50mm，且无用砾石在循环中被充分清洗和排除。

五、矿浆制备与输送系统

矿浆制备是将固体原矿与水充分混合制成符合选矿工艺浓度要求的矿浆的过程。这一环节在干采方案中尤为重要，因干采原矿含水率低，需在洗矿和搅拌槽中大量补充水以达到选矿所需的矿浆浓度。

矿浆制备的核心设备为搅拌槽。搅拌槽容积根据原矿处理量和矿浆浓度计算，一般要求矿浆在搅拌槽中的停留时间不少于3-5分钟，以保证矿物充分润湿和矿浆浓度均匀。搅拌槽内设螺旋桨式或涡轮式搅拌器，转速40-80转/分钟，槽体底部设排料口连接渣浆泵。搅拌槽的配置数量通常为2台串联，第一台完成初步润湿和混合，第二台进行浓度调节和均化。

矿浆输送系统由渣浆泵和耐磨管道组成。渣浆泵的选型依据为矿浆流量、扬程和矿浆磨蚀性。以处理量100t/h原矿、矿浆浓度25%计算，矿浆流量约为400m³/h（固体体积流量+水流量），选用入口直径150-200mm的渣浆泵即可满足要求。扬程计算需考虑输送高度、管道长度和弯头数量，一般取实际垂直高度的1.3-1.5倍作为选型扬程。

管道输送的经济流速为1.5-2.5m/s。流速过低时固体颗粒在管底沉积造成堵塞，流速过高时管道磨损急剧加速且能耗升高。管道材质选用超高分子量聚乙烯管或内衬耐磨陶瓷的复合钢管，其使用寿命较普通无缝钢管提高3-5倍。管道布置应尽量减少弯头数量，弯头处采用大半径弯管（弯曲半径不小于管径的5倍）并设置可拆卸的耐磨弯头便于更换。

六、采矿生产线的设备配置参考

以下为处理量100t/h原矿的锆石砂矿采矿生产线的两种方案配置对比。

干采方案的总装机功率约为450-550kW（含挖掘机和卡车的燃油动力折算），水采方案的总装机功率约为600-750kW，水采方案电耗较高主要因为高压水泵和砂泵的大功率驱动。但在综合运营成本上，水采方案因省去了卡车运输的燃油消耗和道路维护费用，总体吨矿采运成本通常比干采方案低15%-25%。

七、生产线运行管理与维护要点

采矿生产线的运行管理直接影响选矿厂的原料供应稳定性。以下为日常管理的关键要点。

采场作业面管理是保证采矿连续性的基础。干采方案需按设计台阶高度和坡度进行开采，台阶高度一般不超过挖掘机最大挖掘高度的85%。采场工作面应保持平整，排水沟渠畅通，避免积水影响装载作业。水采方案需控制水枪冲刷的推进速度和方向，保持集矿坑的矿浆浓度稳定在20%-30%区间，过稀增加输送能耗，过浓增加管道堵塞风险。

设备巡检和预防性维护是降低非计划停机的有效手段。挖掘机和卡车执行每日班前检查制度，检查发动机油位、液压系统压力、轮胎气压和制动装置。洗矿机和振动筛每班巡视检查轴承温升和振动值，每两周检查一次筛网和衬板的磨损情况，磨损超过设计厚度的50%时计划性更换。渣浆泵和管道是采矿生产线上故障率最高的设备，泵的机械密封和轴承每运行500小时需检查更换，管道弯头每季度检测壁厚，壁厚减薄超过30%时提前更换。

浓度和流量监测是保证矿浆制备质量的手段。在搅拌槽出口和渣浆泵入口管道上安装浓度计和电磁流量计，实时监测矿浆浓度和输送量。浓度偏离设定值超过±2%时自动报警，操作人员调节补加水阀门进行修正。流量低于设定值的90%时需排查渣浆泵叶轮磨损或管道堵塞情况。

八、生产线与选矿厂的衔接设计

采矿生产线与选矿厂之间的衔接是系统设计的重点环节，衔接不当会导致产能不匹配或矿浆性质波动。

产能衔接要求采矿生产线的峰值能力不低于选矿厂处理能力的1.1倍。选矿厂以100t/h连续运行，采矿生产线在正常作业条件下需达到110t/h以上，以弥补采场换采、设备维修和天气影响等造成的停工时间。这一能力余量通过采掘设备的选型裕量和运输车辆的备用数量实现。

矿浆浓度衔接决定选矿厂的给矿稳定性。选矿厂的脱泥和分级系统对给矿浓度有严格要求，波动超过±3%即影响分选指标。衔接设计上，在选矿厂给矿端设置缓冲池和浓度自动调节系统，缓冲池容积按30-60分钟的矿浆流量设计，起到浓度均化和流量缓冲的双重作用。

物料粒度衔接要求采矿生产线提供给选矿厂的物料粒度上限不超过选矿设备的最大允许给矿粒度。螺旋溜槽的最大给矿粒度一般为2mm，但洗矿和粗碎系统只需将粒度破碎至-50mm以下即可，后续的0.6mm和0.12mm分级在选矿厂的筛分系统中完成。因此采矿生产线与选矿厂的粒度衔接点设在50mm，粗碎后的物料进入选矿厂缓冲仓，再由选矿厂的脱泥筛分系统进行精细分级。

锆石砂矿采矿生产线的设计选型和运行管理是一项涉及采矿、运输、流体输送和过程控制的多专业协同工作。合理的方案需结合矿区具体条件（矿床形态、含水率、距离选厂远近、电力供应等）进行差异化设计。如需针对特定矿区的采矿条件进行生产线方案设计和设备配置，可提供矿区地形图、矿体剖面资料和产能要求，我们将出具包含设备清单、布置方案和投资估算的详细采矿生产线方案。
