残积型锆矿重力选矿生产线：从风化矿到重选精矿的完整通道

先说三个重点

• 残积型锆矿重力选矿生产线的核心挑战是含泥量高和粒度分布宽，生产线设计必须以“强力洗矿+精细分级”为前置工序

• 重力选矿生产线采用“洗矿脱泥—螺旋溜槽粗选—摇床精选”三段结构，最终产出ZrO₂品位40-55%的重选精矿

• 生产线配置的关键在于各段处理能力的匹配和矿浆浓度的精准控制，任何一段出问题都会影响整条线的回收率

残积型锆矿的原矿拉到选厂，看起来就像湿泥巴掺着砂子，颜色红褐或灰白。手捏一把，粘手、有砂感、能捏成团。这种矿样的典型参数是ZrO₂品位1.5-4.5%，含泥量15-30%，锆英石颗粒表面覆盖铁质薄膜，粒度分布从0.05mm到1mm都有。

残积型锆矿重力选矿生产线的任务，就是把这种“泥砂混杂”的矿石洗干净、分好级，然后用重力选矿的方法把锆英石富集起来，产出可供干法提纯的重选精矿。

生产线的整体结构

一条完整的残积型锆矿重力选矿生产线，分为四个连续作业段：洗矿脱泥段、分级调浆段、螺旋溜槽粗选段、摇床精选段。各段之间有缓冲和调节环节，保证物料和浓度的稳定衔接。

洗矿脱泥段承担的是把原矿中的粘土矿物洗掉，并将-0.045mm细泥脱除。分级调浆段的任务是把洗矿后的矿浆按0.1mm分成粗细两个粒级，分别调浆到合适的浓度。螺旋溜槽粗选段做粗粒级和细粒级的分选，把大量轻矿物甩掉，完成主要富集。摇床精选段对螺旋溜槽精矿做最终提纯，产出重选精矿。

全线从原矿给料到重选精矿输出，物料流动连续、浓度逐级变化、品位逐步提升。

第一段：洗矿脱泥

残积型锆矿重力选矿生产线的第一道工序，也是最容易被低估的工序。原矿中的粘土如果洗不干净，后续的螺旋溜槽和摇床都会出问题。

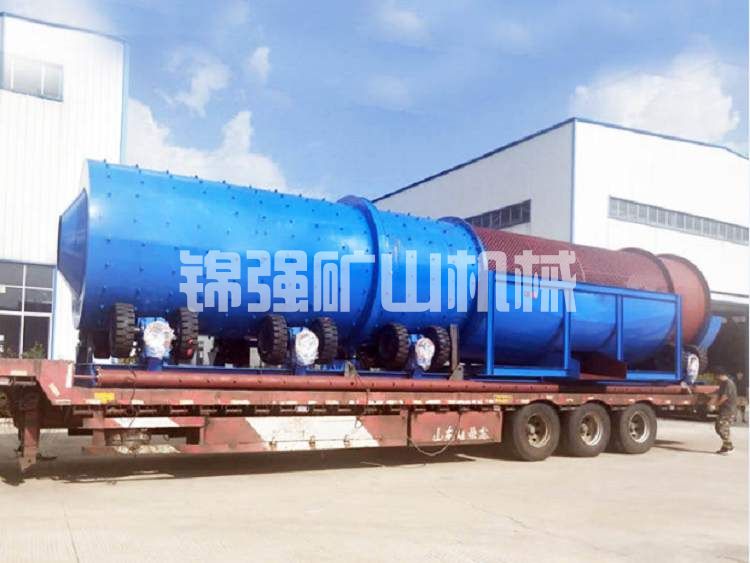

一级洗矿：滚筒洗石机

原矿通过振动给料机均匀送入滚筒洗石机。筒体直径1.5-2.0米，长度4-8米，转速12-18转/分钟。筒内设有提升板和高压喷水装置。物料随筒体旋转被提升板反复带起抛落，粘土团块在冲击和喷水作用下被打散，+2mm的砾石从筒体末端排出，含砂矿浆从筒体前部流出。

滚筒洗石机的处理能力取决于筒体直径和长度。Φ1.5×5m的机型处理量约30-50吨/小时，Φ2.0×8m的机型可达80-120吨/小时。喷水压力要求≥0.3MPa，水量约为处理量的1.5-2倍。

二级洗矿：槽式擦洗机

滚筒洗石机的底流（含细砂和矿泥）进入槽式擦洗机。这是一个长4-6米的U形槽体，内有两根水平搅拌轴，轴上装有耐磨叶片。矿浆浓度控制在55-70%，两轴相向旋转（转速100-130转/分钟），颗粒间剧烈摩擦，将残留在矿物表面的粘土薄膜彻底剥离。

槽式擦洗机的转速调整很关键。对于风化程度较深的矿石（粘土含量高、胶结严重），转速可提高到130-150转/分钟，加大擦洗强度。对于风化程度较浅的矿石（粘土含量相对较低、颗粒表面较干净），转速控制在100-120转/分钟即可，过高的转速会造成矿物过度粉碎，产生次生矿泥。

脱泥：水力旋流器组

擦洗后的矿浆加水稀释到20-25%浓度，进入水力旋流器组。旋流器直径Φ250-350mm，4-8台并联或串联布置。分离粒度控制在0.045mm。-0.045mm的细泥从溢流排出，进入尾矿浓密机处理；+0.045mm的底流（含锆英石的砂粒）进入分级调浆段。

旋流器的操作参数需要定期检查。给矿压力（通常0.1-0.25MPa）直接影响分离粒度和处理能力，压力下降时底流中会混入更多细泥。底流口直径（通常30-60mm）决定底流浓度和分离效率，磨损后要及时更换。

第二段：分级调浆

脱泥后的矿浆粒度分布仍然较宽（0.045-0.5mm），直接送入重选设备会导致分选效果不佳。需要按粒度分成两个级别，分别处理。

分级：水力分级机或小直径旋流器

采用水力分级机（或Φ150-200mm的细粒旋流器）将矿浆分成粗、细两个粒级。分级粒度设定在0.1mm。+0.1mm粗粒级约占物料总量的50-70%，用粗砂摇床处理。-0.1mm细粒级约占30-50%，用细砂摇床处理。

粗细分路处理的好处：针对性强，粗粒级用螺旋溜槽处理量大，细粒级用摇床精度高。粗粒级和细粒级在摇床上所需的冲程、冲次和床面倾角不同，分开后可以分别优化，互不干扰。

调浆：搅拌桶

分级后的矿浆浓度需要调节到重选设备的最佳工作范围。粗粒级螺旋溜槽给矿浓度控制在22-26%，细粒级摇床给矿浓度控制在15-20%。搅拌桶内设机械搅拌，将矿浆搅拌均匀，同时根据浓度检测结果自动或手动调节加水量。

第三段：螺旋溜槽粗选

螺旋溜槽是残积型锆矿重力选矿生产线的主体设备，承担着“大量抛尾、初步富集”的任务。

设备配置

粗粒级矿浆进入螺旋溜槽组。对于残积型矿石，选用Φ1200mm聚氨酯涂层螺旋溜槽，螺距540mm（缓降型，比标准型更缓，适合细粒物料）。配置为两段粗选加一段扫选：一段粗选8-12台并联，产出重矿物精矿和轻矿物尾矿。一段粗选的尾矿进入二段粗选（8-10台并联），再次回收。二段粗选的精矿与一段精矿合并，尾矿进入扫选段（4-6台并联）。扫选精矿返回一段粗选再处理，扫选尾矿作为最终尾矿排出。

操作要点

给矿浓度的稳定性是第一位的。浓度控制在22-26%，波动范围±2%。浓度过高（＞28%）时矿浆粘度增大，矿物分层不完全，精矿品位下降。浓度过低（＜20%）时矿浆流速过快，重矿物沉降时间不足，回收率降低。

给矿量的均匀性同样重要。每台螺旋溜槽的给矿量要基本一致，偏差不超过±10%。给矿量偏差过大会导致部分溜槽超负荷运行（矿带变宽、品位下降），部分溜槽欠负荷运行（处理能力浪费）。

指标

粗选段的总抛尾率约65-75%。一段粗选精矿的重矿物含量约40-60%，二段粗选精矿约30-50%，两段合并后重矿物含量约35-55%，ZrO₂品位约8-18%。粗选段的重矿物回收率（相对于入粗选段物料）约88-94%。

第四段：摇床精选

螺旋溜槽精矿的品位还不够高，需要摇床做最终提纯。

分级给料

螺旋溜槽精矿在进摇床前需要再次检查粒度分布。如果+0.1mm含量超过60%，直接进粗砂摇床。如果-0.1mm含量超过50%，先进水力分级机分成粗、细两路再分别进相应的摇床。粗砂摇床和细砂摇床的比例按实际粒度分配确定。

设备配置

粗粒级用带床条的粗砂摇床（床条高度3-5mm），配置为粗选段加精选段。粗选段4-6台摇床并联作业，产出精矿带、中矿带和尾矿带。精矿带直接进入精选段（2-3台摇床）做二次提纯。中矿带返回粗选段或螺旋溜槽再处理。

细粒级用平缓床面的细砂摇床（微床条或光面），同样配置粗选和精选两段。各段床面的冲程、冲次和横坡角度独立调节，分别优化。

操作要点

摇床操作的核心是精矿截取位置的控制。精矿截取挡板的位置决定精矿品位和回收率的平衡——向内收、精矿品位提高但回收率下降；向外放、回收率提高但品位下降。操作工需要根据床面上矿带的宽度和颜色变化，随时微调挡板位置。

冲洗水量和床面倾角的配合同样重要。冲洗水大、倾角大，轻矿物走得快、精矿带窄、品位高但回收率可能下降。冲洗水小、倾角小，分选充分但精矿带可能夹带轻矿物。这组参数需要在运行中根据入料品位的变化不断调整，没有固定的“最佳值”。

指标

摇床精选段的精矿产率（相对于摇床给料）约15-30%。最终重选精矿的重矿物含量80-92%，ZrO₂品位40-55%。精选段的锆英石回收率（相对于摇床给料）约75-85%。中矿带（产率约10-20%，ZrO₂品位20-35%）返回螺旋溜槽或摇床粗选段再处理。

生产线的操作控制要点

浓度控制

整个生产线中，矿浆浓度从洗矿段到摇床段逐步降低——洗矿段10-15%，螺旋溜槽给矿22-26%，摇床给矿15-20%。各段的浓度调节点要明确，调节手段要充分。

洗矿段浓度靠洗矿水量控制，槽式擦洗机要求高浓度（55-70%），需要精确控制补水量。螺旋溜槽给矿浓度靠稀释水调节，在缓冲矿箱处安装浓度检测仪和自动加水阀。摇床给矿浓度靠给矿斗的稀释水控制，通过手动或自动阀门调节。

给矿量控制

生产线的给矿量要稳定在额定值的±10%以内。用变频调速给矿机控制滚筒洗石机的给矿量。用缓冲矿箱平抑各段的流量波动。用矿浆泵的变频调速调节输送量。

设备维护

滚筒洗石机的衬板和提升板是高磨损件，每月检查一次厚度，磨损超过50%时更换。槽式擦洗机的搅拌叶片同样高磨损，每两周检查一次，磨损严重时补焊或更换。旋流器的沉砂嘴每1-2个月更换一次。螺旋溜槽的槽面（聚氨酯涂层）每2-3年重涂一次。摇床的床面涂层每1-2年重做一次。

设备投资参考

以年处理原矿20万吨的残积型锆矿重力选矿生产线为例：

洗矿段设备（滚筒洗石机、槽式擦洗机、水力旋流器组、渣浆泵）：约60-100万元，占比约30%。

螺旋溜槽段（Φ1200mm螺旋溜槽24-32台、分配器、缓冲矿箱）：约40-60万元，占比约20%。

摇床段（摇床10-16台、分级旋流器、给矿分配器）：约60-90万元，占比约30%。

辅助系统（矿浆管道、搅拌桶、泵、控制柜、操作平台）：约30-50万元，占比约20%。

设备总投资约190-300万元。土建（厂房、基础、矿池）约120-180万元。总落地投资约310-480万元。

吨原矿加工成本约20-35元（不含采矿和尾矿处理），其中电费占35-45%，耐磨件消耗占20-30%，人工占20-25%，其他杂费占10-15%。

与海滨砂矿重力选矿生产线的区别

残积型锆矿重力选矿生产线与海滨砂矿的同类生产线有四点主要区别：洗矿段配置复杂得多（残积型需两级强力洗矿，海滨砂矿只需喷淋除杂）；给矿浓度要求更低（残积型螺旋溜槽给矿浓度22-26% vs 海滨砂矿28-32%）；分级要求更精细（残积型必须粗细分路处理，海滨砂矿分级要求低）；回收率略低（残积型75-85% vs 海滨砂矿85-90%）。

这些差异决定了残积型生产线的设备投资和运营成本都高于同等规模的海滨砂矿项目。

生产线投产前的准备工作

在残积型锆矿重力选矿生产线正式投产之前，有三项准备工作至关重要：

原矿性质确认——用代表性矿样做选矿试验，确认洗矿强度、脱泥粒度、螺旋溜槽最佳给矿浓度和摇床最佳冲程冲次。试验数据越充分，生产线设计越精准。不要用邻矿的数据“套”自己的设计。

操作人员培训——摇床操作是最依赖经验的环节，没有之一。正式投产前，操作工要在试验摇床上进行至少2周的实操培训，用实际矿样练习精矿截取和参数调整。一个熟练的摇床操作工，能把精矿品位提高3-5个百分点，这直接体现在产品售价上。

各段联动调试——先单机空载调试（检查设备运转正常），再单机带料调试（检查各设备的处理量和分选效果），最后全系统联动带料调试（检查各段之间的物料衔接、浓度匹配和最终指标）。联动调试阶段不追求产量，但要确保各段设备配合顺畅、指标稳定达标后再正式投产。

生产线的适用边界

这条生产线适合的矿样：含泥量15-30%，ZrO₂品位≥1.5%，锆英石嵌布粒度≥0.05mm，粘土类型以高岭石为主。

以下情况需要调整：含泥量超过35%（增加洗矿级数或改用强力擦洗机）；ZrO₂品位低于1.2%（经济性需重新评估）；锆英石大量分布在-0.04mm（增加矿泥摇床或离心选矿机）；粘土含蒙脱石比例高（需在洗矿段增加分散剂）。

下一步

把你的矿样寄过来，先做洗矿脱泥试验确定最佳洗矿强度和脱泥粒度，再用螺旋溜槽和摇床做重选条件试验确定最佳操作参数。试验周期约3-4周。试验结果出来，生产线配置方案和报价一起出。要的就是精准匹配，而不是拿现成图纸套用。
