冲积重砂矿重力选矿整线方案：选厂设计与设备清单

冲积重砂矿——河流搬运、沉积、富集形成的砂矿类型，覆盖了砂金、锡石、黑钨矿、钛铁矿、锆英石、独居石等一系列重矿物资源。这类矿床的显著特点是：矿物已基本单体解离，粒度集中在0.05-2mm区间，含泥量因沉积环境差异较大。

处理冲积重砂矿，重力选矿是绝对主力。不靠药剂、不靠高温、不靠复杂的机电系统——仅凭矿物密度差异和水力介质，就能完成95%以上的分选任务。一条设计良好的重力选矿整线，可以将原矿品位从0.1-1%富集到精矿品位40-70%，同时保持85-92%的回收率。

本文提供一套完整的冲积重砂矿重力选矿厂设计方案，包含流程设计逻辑、设备配置清单、技术参数和布局要点。

流程设计的起点：原矿性质决定流程走向

不存在一条“万能”的重选流程。设计之前必须回答以下问题。

目标矿物是什么？ 砂金比重19.3，与脉石的密度差接近17，最简单的重选流程就能搞定。锡石比重7.0，黑钨矿比重7.1-7.5，需要更精细的分选。钛铁矿比重4.5-5.0，独居石比重4.9-5.5，密度差相对缩小，对设备参数调节的精度要求更高。

主要粒级分布如何？ 粗粒为主（>0.5mm占60%以上）——跳汰机做粗选主体，螺旋溜槽做补充。细粒为主（<0.1mm占40%以上）——螺旋溜槽和摇床是主力，可能还需要离心机回收微细粒。粒度分布数据直接决定各段设备的选型和台数。

含泥量多少？ 含泥量低于5%——流程可以直接从重选开始。含泥量5-15%——需要增加预先脱泥环节。含泥量超过15%——先洗矿，再脱泥，然后才能进入重选。含泥量的高低决定了重选前的准备工序有多长。

是否有多种可回收矿物？ 只回收一种矿物（如砂金）——流程简单，粗选+精选即可。回收多种矿物（如钛铁矿+锆英石+独居石）——粗选后需要增加矿物分离段，流程长度显著增加。

原矿性质的数据来自选矿试验。在处理量30吨/小时以上的项目中，建议采取不少于5吨的代表性矿样，在试验平台上完成全流程模拟试验，确定各段设备的参数设定和预期指标。

整线流程全景：从原矿到精矿产品的七段路径

一套标准的冲积重砂矿重力选矿整线，由以下七个功能段组成。各段的内容和先后顺序会根据原矿性质做调整，但整体逻辑框架不变。

第一段：给料与预先筛分

原矿由装载机或挖掘机送入给料机料斗。料斗容量需保证挖掘机卸料与皮带输送能力匹配，一般取8-15立方米，底部设有棒条筛或振动格筛，筛孔20-50mm，作用是拦截大块卵石和树根。

筛上物（大块卵石）通过溜槽或皮带排出，可作为建筑材料外售或回填。筛下物（<20-50mm）进入下一段。如果原矿中大块卵石含量极少（<5%），可以用滚筒筛替代振动筛，兼具筛分和部分擦洗功能。

第二段：洗矿与脱泥（按需配置）

如果原矿含泥量超过8%，这一段必不可少。槽式洗矿机或圆筒洗矿机将原矿与水混合强力搅拌，使黏土团块分散，将细泥从矿物颗粒表面剥离。洗矿后的矿浆进入水力旋流器组脱泥，-200目细泥随溢流排出，底流（0.074-2mm）进入重选段。

脱泥作业的指标直接决定后续重选效果。旋流器的溢流细度控制是核心参数——过粗（>15%的-200目进入底流）会导致细泥干扰重选；过细（脱除过多+200目细砂）会造成有用矿物损失。

第三段：重选粗选

粗选段的目标是以最低成本抛弃大部分脉石，获得一个高富集比的粗精矿。

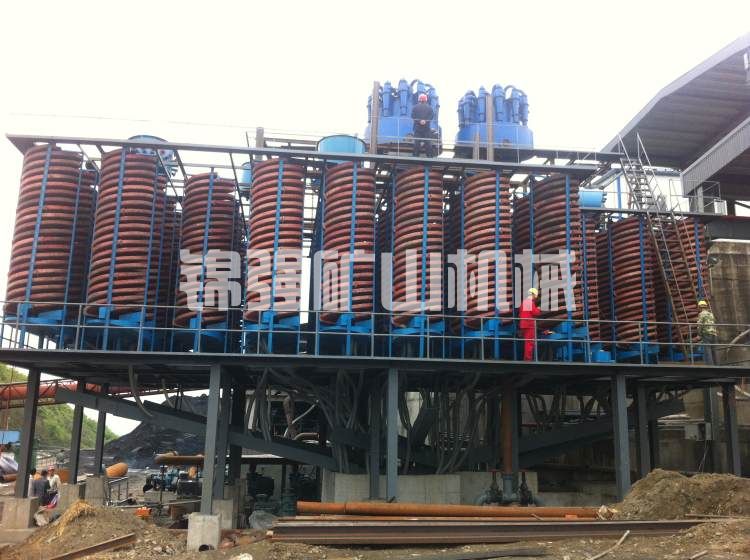

螺旋溜槽是粗选段的主力设备。矿浆沿螺旋槽流动时，重矿物趋向槽底内缘，轻矿物被推向槽底外缘。经过5-6圈螺旋运动后，分带完成。截取器在末端分割重矿物带和轻矿物带。

粗选段的典型配置为“一粗一扫”：第一组螺旋（粗选）产出粗精矿和尾矿；第二组螺旋（扫选）处理粗选尾矿，回收其中残留的重矿物，扫选精矿返回粗选给矿，扫选尾矿最终排弃。扫选段的存在可使总回收率提高5-10个百分点。

对于粗粒级（>1mm）占比较大的冲积砂矿，可在螺旋溜槽前增加跳汰机，专门回收粗粒重矿物。跳汰机对+0.5mm粒级的回收率高于螺旋溜槽。

第四段：重选精选

粗精矿品位通常为20-50%（重矿物含量），距离最终精矿品位（通常>60-70%）还有差距。精选段使用摇床完成精细分带。

摇床的床面做不对称往复运动，横向水流冲刷矿粒。不同密度的矿物在床面上沿对角线方向展开成扇形带——高比重矿物带（目标矿物）、中比重矿物带（共生矿物）、低比重矿物带（脉石）。操作工通过调节截取挡板位置，精准分割各矿物带。

摇床可以同时产出多个产品：精矿（目标矿物）、中矿（返回再选）、尾矿（排弃）。在冲积重砂矿中，如果原矿含多种目标矿物，摇床还能实现初步的矿物间分离——如黑钨矿与锡石的矿物带相邻但可分，钛铁矿与锆石的分带距离更远。

精选段摇床的台数通常为粗选段的1/4到1/3。例如，24台螺旋溜槽的粗选段，配套6-8台摇床进行精选。

第五段：中矿再处理

重选流程中产生的中矿（摇床中矿、扫选精矿等）不能直接丢弃，也不能跳过后续环节。中矿通常返回磨机或摇床再选，形成闭路循环。

中矿处理的核心问题是如何避免“中矿循环累积”——中矿量越积越多，最终挤占主流程的处理能力。应对措施包括：设置单独的中矿摇床（与主流程并列运行）、中矿定期集中处理（积累到一定量后单独开摇床处理）、或中矿进入磨机解离后再返回系统。

第六段：精矿脱水与包装

精选段产出的精矿含水率通常在15-30%，需脱水至8-12%方可装袋发运。

精矿浆进入浓缩机（沉淀池或小型浓密机），底流经板框压滤机或陶瓷过滤机脱水。滤饼落入精矿包装工位，称重、封袋、贴标。浓缩机溢流返回系统循环使用。

对于处理量小于10吨/小时的选厂，可以使用沉淀池替代浓缩机。沉淀池的溢流水泵送回系统，底泥定期挖出晾晒后装袋。

第七段：尾矿排放

重选尾矿（主要为石英砂和细泥）经管道输送至尾矿库或采空区回填。环保合规的关键在于细泥的处理——旋流器溢流中的-200目细泥悬浮物浓度较高，需在尾矿库中充分沉淀后排放，或采用尾矿干排系统实现固液分离。

整线方案核心设备配置清单

以下是一套处理量30吨/小时（干矿量）的冲积重砂矿重力选矿厂的典型设备配置。

装机总功率约150-200kW。厂房占地面积约1000-1500m²（含设备区、操作通道、矿堆和精矿库）。

设备选型的几个关键决策点

螺旋溜槽的圈数选择：4圈溜槽结构简单、高度低，但分选效率略低，适合粗选。5-6圈溜槽分选路径更长、精度更高，适合处理细粒物料和作为精选使用。冲积重砂矿的主流选择是5圈溜槽。

摇床型号选择：6-S型摇床是重砂选矿中最通用的型号，床面尺寸1.5×4.5m，适用于0.037-2mm粒级。云锡型摇床床面更宽、处理量更大，适用于处理量较大的精选段。普通冲积重砂选厂选用6-S型即可。

旋流器规格选择：脱泥旋流器的直径选择取决于处理量和分级粒度。FX-100适合处理量10-15t/h、分级粒度0.074mm；FX-150适合处理量20-30t/h、分级粒度0.074-0.1mm。冲积重砂选厂处理量30t/h时推荐FX-150。

厂区布局的设计原则

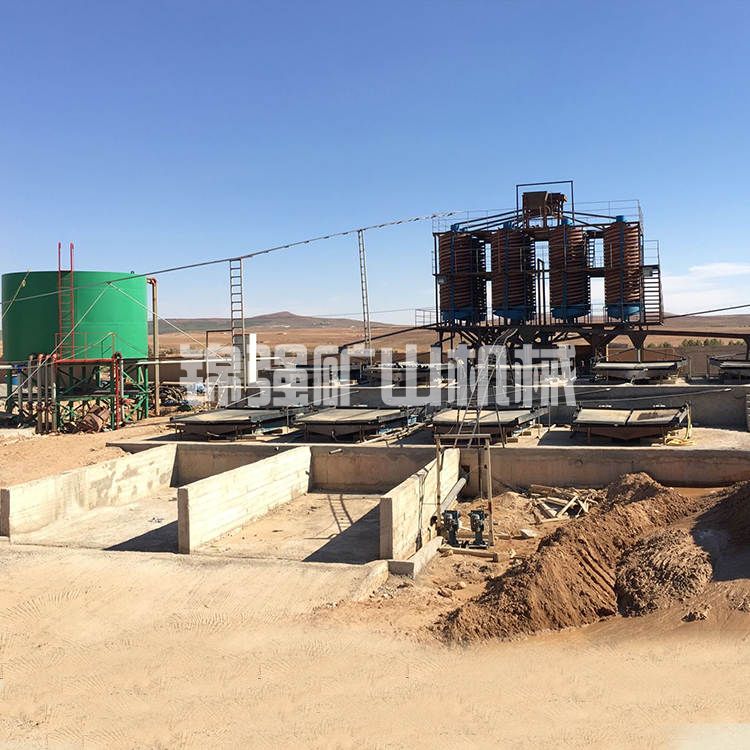

冲积重砂矿选厂的生产车间通常采用单层钢结构，设备沿流程顺序呈“一”字形或“L”形布置。布局设计需遵循的几条原则：

按物料流向布置。原矿堆场→给料机→筛分→洗矿→重选→脱水→产品库。物料不走回头路，减少皮带和泵的转运环节。

高差利用。利用厂房的地面高差实现矿浆自流。给料端设在最高点，尾矿排出端设在最低点。这样可减少泵的数量和扬程，降低电耗。

操作空间。摇床前留出操作通道，操作工需要站在床面前观察分带并调节截取挡板。每台摇床前至少留1.5m的操作距离。

检修通道。螺旋溜槽的检修通道在溜槽侧面，每排溜槽之间留1.2m以上的通道宽度，便于更换截取器和清理堵塞。

泵区集中。渣浆泵集中布置在泵坑区域，便于管理和维护。泵的进出口管道留有足够的弯头半径，减少磨损。

典型工况的流程调整

不同冲积重砂矿的性质差异，体现在流程设计上就是各段设备的取舍和参数调整。

原矿含泥量低于5%时，洗矿机和脱泥旋流器可以去掉。滚筒筛的筛下物直接进入螺旋溜槽。流程最短、投资最低、运营成本最低。

原矿含泥量5-15%时，需要脱泥旋流器但不需要洗矿机。滚筒筛的筛下物进入搅拌桶调浆后直接给入旋流器，溢流排尾，底流进螺旋溜槽。

原矿含泥量超过15%时，洗矿机和脱泥旋流器都需要。滚筒筛的筛下物进入槽式洗矿机，洗矿后矿浆进入旋流器脱泥。洗矿和脱泥的用水量需单独计算，补充水量比低含泥量工况高出30-50%。

回收矿物为砂金且粒度较粗（>0.2mm）时，摇床精选段可适当简化，甚至只用螺旋溜槽即可达到合格品位。回收矿物为钛铁矿、锆英石等中等比重矿物时，摇床的台数和精选段数需要增加，以保证精矿品位达标。

从设计到投产的关键节点

一条冲积重砂矿重力选矿整线方案从设计到投产，通常需要经过以下关键节点。

原矿试验：取代表性矿样（5-10吨），在试验平台上完成全流程模拟试验，确定各设备的参数设定、预期精矿品位和回收率。这个节点是整条线设计的依据。

工艺设计：根据试验结果编制工艺流程图、设备平面布置图、管线布置图、电力负荷计算书和设备清单。

设备制造：交钥匙工程的设备制造周期通常为2-4个月，大型螺旋溜槽和摇床需要提前排产。

安装调试：设备运抵现场后，2-3周完成安装，1-2周完成管道和电气连接。带料调试阶段需要投入原矿逐步调整各设备参数，持续3-7天，直到精矿品位和回收率达到设计指标。

试生产：调试达标后进入试生产阶段，通常为期1-3个月。期间持续监测设备运行状态、精矿品位和尾矿品位，微调操作参数。试生产结束后正式交付运营。

一条设计良好的重选线能实现什么

冲积重砂矿重力选矿，是人类从砂矿中获取有用矿物最古老也最可靠的方法。它不依靠化学药剂，不消耗昂贵介质，不产生有害排放——仅凭水力和重力，就能完成大部分金属矿物的富集。

一条设计良好的整线方案，能让操作工通过观察摇床床面上的矿物带分布来判断设备状态，通过调节螺旋溜槽的截取器位置来控制精矿品位和尾矿品位。重选线的每一台设备都在做同一件事——把重的东西留住，把轻的东西放走。

设备清单可以复制，但流程设计的精度来自对原矿性质的准确判断。冲积砂矿从来不会完全按照教科书上的理想条件来“配合”选厂——它含泥量可能高出一截，细粒级可能多出几个百分点，某几种有用矿物可能以预料之外的方式共生。唯一能应对这种不确定性的，不是更贵的设备，是在设计阶段就把这些不确定因素考虑进去的流程架构。
