冲积重砂矿富集机械：滚筒洗矿机、螺旋选矿机及跳汰机

先说三个重点

冲积重砂矿的富集面临两个先天难题：一是原矿含泥量极高，黏土胶结物会把有用矿物裹得严严实实；二是物料粒度跨度极大，从微米级矿泥到几十毫米的卵石混在一起。应对这对矛盾，滚筒洗矿机负责解离和清理，螺旋选矿机负责细粒级粗选，跳汰机负责粗粒级粗选，三台设备分工明确、互相补位。一台直径2.5米、长度9米的滚筒洗矿机每小时可处理原矿100到200吨，螺旋选矿机对-0.8毫米粒级的重矿物回收率可达80%以上，跳汰机对+0.5毫米粒级的回收率可达75%到85%。

冲积重砂矿的三大麻烦

冲积型砂矿的形成过程决定了它的选矿难度。河流搬运过程中，黏土、泥沙和重矿物一起沉积下来，形成混杂交织的矿层。这种矿有三个特点让选矿很头疼。

含泥量极高。冲积矿中黏土含量通常占到矿石总量的20%到40%，有的甚至超过50%。这些黏土遇水膨胀，把矿物颗粒包裹成一个个泥团。如果不在早期把泥团打散，有用矿物会被裹挟到尾矿中白白流失。

粒度分布极宽。原矿中既有几十毫米的砾石和卵石，也有微米级的矿泥。同一台设备不可能同时处理这么宽的粒度范围，必须提前把物料按粒度分开。

有用矿物集中在粗粒级。不同于海砂矿中重矿物偏细的特点，冲积砂矿中的锡石、金红石、锆英石等重矿物往往集中在+0.1毫米的粗粒级中。但这恰好给了重选一个机会——跳汰机对粗粒级的回收效率远高于细粒级。

这三个特点决定了冲积重砂矿的富集不能靠单一设备解决。滚筒洗矿机、螺旋选矿机和跳汰机的组合，是业内验证过的最优解。

滚筒洗矿机：把被泥裹住的矿物解放出来

冲积砂矿的原矿从采场运来，往往是泥砂砾混杂的块状物料。直接进螺旋或跳汰，泥团会把设备糊住。滚筒洗矿机就是为解决这个问题设计的。

滚筒洗矿机是一个倾斜安装的圆筒，筒体内壁焊有扬料板和高压喷水装置。物料从高端给入后，筒体以每分钟5到10转的速度旋转。矿泥在筒体内被扬料板不断抄起、摔落，配合高压水的冲刷，黏土团聚体被彻底打散。分散后的矿浆和细颗粒物料从筛孔中排出，砾石和卵石从低端排出。

这台设备的选型看两个指标：处理量和洗净率。一台直径2.0米、长度7.5米的滚筒洗矿机，处理量可达80到150吨/小时。洗净率的判断标准是看排出的砾石表面是否干净——如果砾石上还裹着泥，说明洗矿时间不够，需要降低给料速度或增加筒体长度。

滚筒洗矿机的一个重要配套是筛分功能。筒体后半段通常设有不同孔径的筛段，物料在洗矿的同时完成分级。筛下物（通常小于5毫米）进入螺旋选矿机，筛上物（5到30毫米）进入跳汰机。一次作业同时完成洗矿和分级，省去了单独的振动筛。

需要留意的是，滚筒洗矿机的耗水量很大。处理每吨原矿需要用水3到5吨。对于缺水地区，需要考虑水循环利用系统。洗矿废水经沉淀池澄清后可循环使用，补充水量约为总用水量的5%到10%。

螺旋选矿机：细粒级重选的主力军

滚筒洗矿机排出的细粒物料进入螺旋选矿机。螺旋选矿机利用物料在螺旋槽中流动时产生的离心力、重力、水流推力和摩擦力的综合作用，按密度差异实现矿物分离。重矿物（锡石、金红石、锆英石等）沉到槽底内缘，轻矿物（石英、长石等）浮在表面被水流带向外缘。

螺旋选矿机对给矿粒度的要求很明确：最佳粒级范围是0.1到0.8毫米。小于0.074毫米的细粒回收效率会明显下降，大于1毫米的粗粒容易跳出螺旋槽。所以滚筒洗矿机筛下的物料如果粒度偏粗，需要先经过分级再进螺旋。

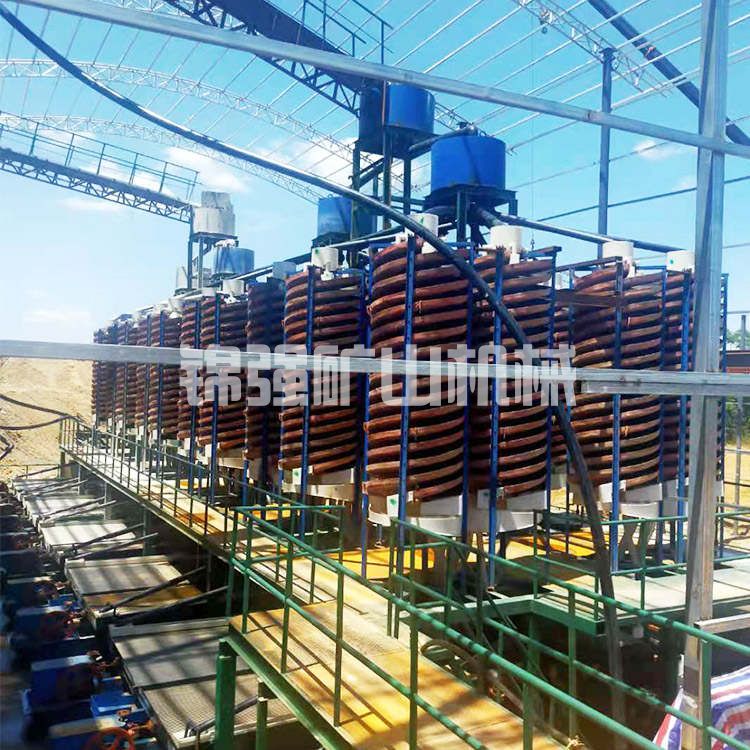

一台直径1.2米的玻璃钢螺旋溜槽，处理量1.5到2.5吨干矿量/小时。冲积砂矿厂通常采用多台并联运行，常见的配置是6到12台一组。粗选和扫选分开布置——粗选螺旋产出粗精矿，扫选螺旋处理粗选尾矿回收流失的有价矿物。一粗一扫的配置下，-0.8毫米粒级重矿物的回收率可达到80%以上。

螺旋选矿机的优势在于不耗电、没有运动部件、操作简单。只要给矿浓度和粒度稳定，它能长时间连续运行不需要频繁维护。缺点是分选精度一般，产出的粗精矿品位通常只有3%到10%，需要后续精选。

给矿浓度的控制对螺旋选矿机至关重要。理想的给矿固体浓度是25%到35%。浓度太低，矿浆流速快，重矿物来不及沉降就冲走了；浓度太高，槽面物料堆积，分层效果差。通常用螺旋分级机或水力旋流器预先浓缩。

跳汰机：粗粒级重选的最佳选择

滚筒洗矿机筛出的粗粒物料（通常5到30毫米）进入跳汰机。跳汰机的分选原理是在垂直升降的水流中，矿粒按比重差分层——重矿物迅速穿过床层沉到底部，轻矿物浮在上层被水流冲走。

锯齿波跳汰机是目前处理冲积砂矿的主流机型。与传统正弦波跳汰机相比，锯齿波的水流上升速度快、下降速度慢，形成的上升水流能有效松散床层，下降时的缓流又给重矿物提供充足的沉降时间。这种波形对粗粒重矿物的回收效率更高。

跳汰机的处理能力跟设备宽度直接相关。一台宽度1.5米的锯齿波跳汰机，处理量可达20到30吨/小时。对于粗粒重砂矿，跳汰机一次作业可以把品位从0.5%提升到5%到8%，回收率75%到85%。

跳汰机的操作调节主要是三个参数：给矿粒度上限不能超过设备允许的最大粒径，否则会堵塞筛网和排料口；给矿浓度控制在35%到45%效果较好；冲程和冲次根据矿石密度和粒度现场调整，处理冲积砂矿时冲次通常选每分钟120到180次，冲程10到20毫米。

跳汰机的一个独特优势是能够处理宽粒级物料。螺旋选矿机要求粒级集中，而跳汰机对+0.5毫米到-30毫米的宽粒级物料都有较好的分选效果。对于富含粗粒锡石或金红石的冲积矿，跳汰机往往是粗选段不可替代的设备。

三台设备的流程配合

三台设备在流程中的顺序和分工是固定的。

滚筒洗矿机在最前面。原矿从采场运来，先进入滚筒洗矿机完成解泥和筛分。洗矿机后半段筛出的细粒物料直接进螺旋选矿机，粗粒物料进跳汰机。一次洗矿同时完成了物料的分散、清洗和粒度分级。

螺旋选矿机处理细粒部分。滚筒筛下物料通常小于5毫米。如果物料粒度在0.1到0.8毫米这个区间，直接进螺旋；如果包含粗粒（大于1毫米），需要在螺旋前增加分级环节。螺旋产出的粗精矿进入后续精选系统。

跳汰机处理粗粒部分。滚筒筛上物料（5到30毫米）进入跳汰机。跳汰机产出的粗精矿和螺旋粗精矿合并进入后续的脱水、磨矿和精选作业。跳汰尾矿和螺旋尾矿合并排入尾矿库。

这种配合的逻辑是：滚筒洗矿机同时完成“洗”和“分”两个任务，螺旋和跳汰并行处理不同粒级，各自发挥最佳分选效率。三台设备各管一段，谁也无法替代谁。

实际案例：尼日利亚某冲积锡砂矿项目

尼日利亚中部高原的冲积锡矿是世界著名的锡矿产地之一，原生锡石经长期风化侵蚀后富集于河谷冲积层中，含泥量普遍超过30%。

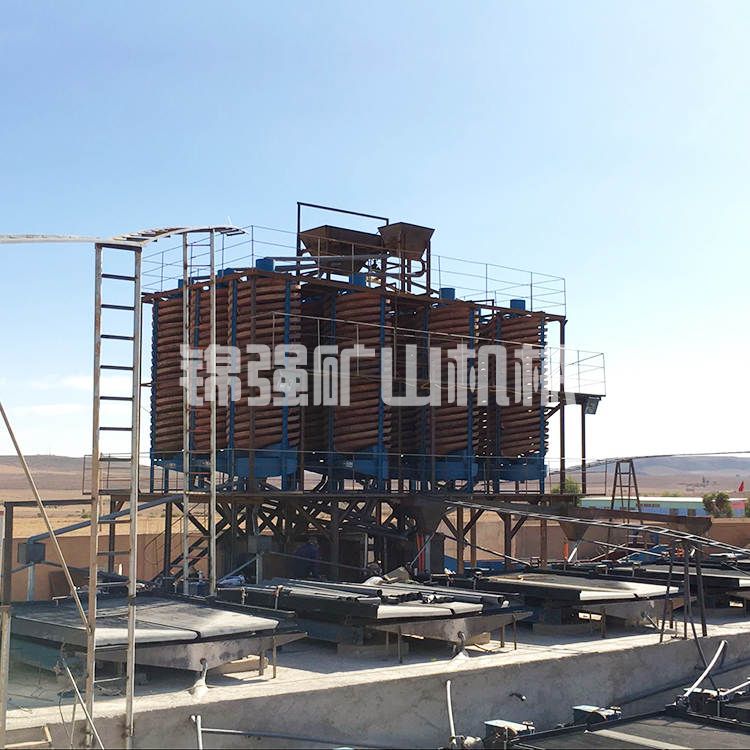

当地某项目处理能力为80吨/小时，采用滚筒洗矿机（直径2.0米、长度7.5米）配合水力筛分，筛下细粒进入螺旋溜槽组（12台并联，一粗一扫配置），筛上粗粒进入锯齿波跳汰机（宽度1.5米）。原矿含锡0.3%到0.5%，经螺旋和跳汰分选后，混合粗精矿锡品位提升至5%到8%，回收率80%以上。粗精矿再经摇床精选，最终锡精矿品位达到60%以上。

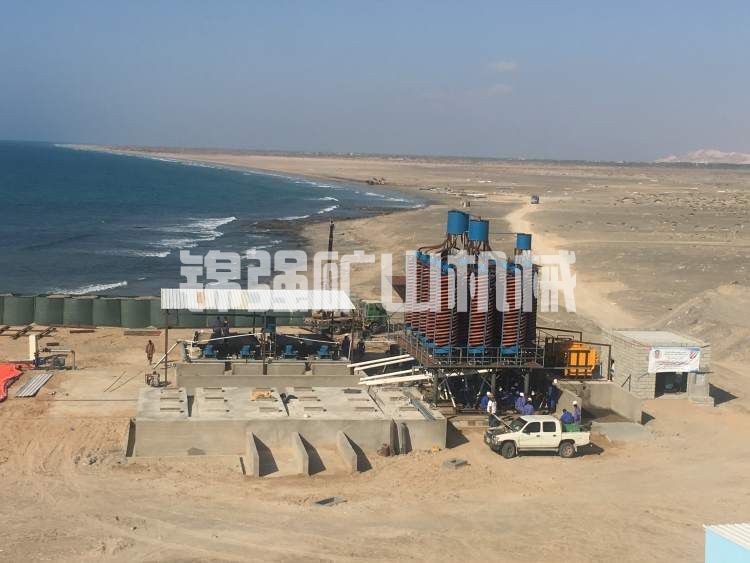

莫桑比克某海滨重砂矿项目处理锆钛砂矿，原矿含泥量25%以上，同样采用滚筒洗矿机预处理，再结合螺旋溜槽和跳汰机组合工艺，实现了锆英石和金红石的高效回收。

设备选型要注意的几个问题

洗矿效果决定后续所有设备的表现。 滚筒洗矿机的洗净率不够，泥团进入螺旋和跳汰，会严重干扰分选。选型时要根据矿石的泥化程度确定洗矿时间和用水量。高含泥矿石需要更长的筒体或增加擦洗段。投产前应做洗矿试验，确认设备选型能够达到所需的解泥效果。

粒度分级必须准确。 滚筒洗矿机的筛孔尺寸决定了螺旋和跳汰的给料粒度分配。筛孔选大了，粗粒进入螺旋——超过1毫米的物料会让螺旋跳槽；筛孔选小了，细粒进入跳汰——小于0.5毫米的细料在跳汰机中回收率极低。筛孔尺寸通常选用3到5毫米，具体根据矿石的粒度分布特征确定。

水分和浓度需要系统性规划。 滚筒洗矿机耗水量大，螺旋选矿机和跳汰机对给矿浓度有明确要求。厂区应配套沉淀池和水循环系统，既减少新鲜水取用量，也确保各设备获得稳定的给矿浓度。

备用设备不容忽视。 螺旋溜槽和跳汰机都是处理量大、磨损较快的设备。螺旋溜槽的聚氨酯槽面通常每6到12个月更换一次，跳汰机的筛网和橡胶床条更换频率更高。在关键工段（如粗选）设置备用设备或易损件储备，可以有效减少非计划停机对生产的影响。

冲积重砂矿的富集是滚筒洗矿机、螺旋选矿机和跳汰机三台设备协同作战的结果。选型的时候，先搞清楚原矿的含泥量、粒度分布和重矿物类型，再决定每台设备的规格和配置。这些基础数据拿不准，设备选得再好也是白搭。

把原矿的含泥量、粒度筛析数据和矿物组成发过来，我们可以帮你做一个初步的设备配置方案。
