锆英砂处理解决方案/技术方案
锆英砂是生产金属锆、锆化学品、耐火材料及精密铸造面层料的核心原料。然而，天然产出的锆英砂往往伴生钛铁矿、金红石、独居石、石榴石等多种杂质矿物，直接销售价值有限。一套成熟可靠的锆英砂处理解决方案，能够将粗矿中的ZrO₂品位从50-60%提升至65%以上，同时将TiO₂、Fe₂O₃等有害杂质控制在0.2%以内，实现产品价值翻倍。本文从工艺原理、流程设计、设备配置到经济性分析，提供一套完整可落地的锆英砂处理解决方案/技术方案。
原料特性与处理目标
锆英砂主要来源于海滨砂矿的重选粗精矿，部分来自岩矿型锆矿的破碎磨矿产品。不同来源的锆英砂杂质组成差异较大，处理方案必须因地制宜。
典型原料分析：
ZrO₂含量：55-62%
TiO₂含量：0.8-2.5%（主要赋存于钛铁矿、金红石）
Fe₂O₃含量：0.2-0.6%（赋存于钛铁矿、石榴石、氧化铁膜）
其他杂质：Al₂O₃（0.3-1.0%）、独居石（0.1-0.5%）、石英（余量）
粒度范围：0.08-0.6mm
处理目标（按产品等级划分）：
| 产品等级 | ZrO₂(%) | TiO₂(%) | Fe₂O₃(%) | 应用方向 |
|---|---|---|---|---|
| 一级品 | ≥66.0 | ≤0.15 | ≤0.08 | 氯氧化锆、氧化锆陶瓷 |
| 二级品 | ≥65.5 | ≤0.25 | ≤0.12 | 精密铸造、高锆耐火材料 |
| 三级品 | ≥64.5 | ≤0.35 | ≤0.20 | 锆刚玉、锆莫来石 |
一套完整的锆英砂处理解决方案应能根据原料情况和市场需求，灵活调整工艺，产出对应等级的产品。
技术原理：三种物性差异的协同利用
锆英砂与主要杂质的分离依据是比重、磁性和导电性的差异。
比重差异：锆英砂比重4.6-4.7，石英比重2.65，独居石比重5.0-5.2。重选可以去除石英等轻矿物，但无法分离比重接近的独居石和钛铁矿。
磁性差异：钛铁矿为强磁性（比磁化系数约300×10⁻⁶ cm³/g），石榴石和独居石为弱磁性（50-100×10⁻⁶ cm³/g），而纯净锆英砂为非磁性（<20×10⁻⁶ cm³/g）。磁选是除钛、铁、稀土杂质的最有效手段。
导电性差异：金红石、白钛石具有良好的导电性，锆英砂则为非导体。电选在高压电场中可将导电矿物分离出去，进一步提纯锆英砂。
基于这三项原理，锆英砂处理解决方案/技术方案的核心工艺路线为：磁选（弱磁+强磁）联合电选，辅以重选预处理和酸洗深度除铁。
工艺流程：五段式净化路线
以下为处理海滨砂矿锆英砂粗精矿（ZrO₂≈60%）的典型工艺流程。
第一段：预处理与分级
原料通过振动筛去除+0.8mm粗粒（连生体），再用气流分级机或水力旋流器分离-0.045mm矿泥。细泥中常富集独居石和金红石，可单独处理或丢弃。分级后的中粒级（0.08-0.6mm）进入磁选段。预处理段可提升后续作业效率约15%。
第二段：弱磁选除钛铁矿
采用永磁筒式磁选机，磁场强度1000-1200高斯。钛铁矿被吸附为磁性产品（可作为钛铁矿精矿出售），非磁性产品进入强磁选。此段可去除85%以上的钛铁矿，将TiO₂含量从1.5-2.0%降至0.4-0.6%。
第三段：强磁选中弱磁性矿物
使用立环高梯度磁选机，磁场强度13000-15000高斯。石榴石、角闪石、电气石以及大部分独居石被吸附去除。强磁选后Fe₂O₃含量可降至0.12-0.18%，TiO₂进一步降至0.3-0.4%。
第四段：电选除金红石与残留钛铁矿
强磁选精矿进入辊式电选机。设置一粗两精或两粗两精，电压35-45kV，辊转速120-160r/min。导电性较好的金红石、白钛石及残留钛铁矿被吸附分离。电选后TiO₂含量可降至0.15-0.25%，达到二级品或一级品门槛。
第五段（可选）：酸洗深度除铁
当产品要求Fe₂O₃≤0.08%时，增加酸洗工序。将电选精矿放入衬塑反应釜，加入5-8%稀盐酸或稀硫酸，温度65-75℃，搅拌1.5小时。酸溶后洗涤、过滤、干燥。酸洗可去除矿物表面氧化铁膜和部分晶格铁，Fe₂O₃可降至0.06-0.08%。
以上五段式流程构成了完整的锆英砂处理解决方案/技术方案，可根据原料纯度和产品要求选择四段（免酸洗）或五段（含酸洗）。
设备配置方案
以日处理30吨锆英砂粗精矿（年产约9000吨精矿）的生产线为例，推荐设备配置如下。
| 作业段 | 设备名称 | 型号规格 | 数量 | 单机功率(kW) |
|---|---|---|---|---|
| 给料筛分 | 电磁振动给料机 | GZ-3F | 1台 | 0.15 |
| 筛分 | 直线振动筛 | ZS-1020 | 1台 | 1.5 |
| 分级 | 涡流气流分级机 | FL-450 | 1台 | 5.5 |
| 弱磁选 | 永磁筒式磁选机 | CTB-1015 | 2台 | 4×2 |
| 强磁选 | 立环高梯度磁选机 | LHG-1000 | 1台 | 30 |
| 电选粗选 | 双辊电选机 | YD-312 | 1台 | 5.5 |
| 电选精选 | 三辊电选机 | YD-318 | 2台 | 7.5×2 |
| 酸洗（选配） | 衬塑反应釜 | 5m³ | 2台 | 11×2 |
| 洗涤过滤 | 带式真空过滤机 | DU-10 | 1台 | 7.5 |
| 干燥 | 气流干燥机 | QG-300 | 1套 | 18 |
| 除尘 | 脉冲布袋除尘器 | DMC-96 | 1套 | 7.5 |
| 包装 | 自动定量包装机 | DCS-50 | 1台 | 3 |
此配置的处理能力为30-35吨/日，电耗约28-32度/吨（含酸洗约45度/吨），占地面积约200-250平方米（不含酸洗区）。
关键技术参数
下表列出了锆英砂处理解决方案/技术方案中各作业段的关键控制参数及其对指标的影响。
| 参数项目 | 控制范围 | 监测频率 | 超标后果 |
|---|---|---|---|
| 入料水分（干式段） | <0.5% | 每班 | 水分超标导致磁选粘筒、电选失效 |
| 弱磁选磁场强度 | 1000-1200Gs | 每月 | 过低钛铁矿残留，过高锆损失增加 |
| 强磁选磁场强度 | 13000-15000Gs | 每月 | 低于12000Gs时石榴石、独居石去除不净 |
| 强磁选介质板间隙 | 2-3mm | 每季度 | 过大降低捕集效率，过小易堵塞 |
| 电选电压 | 35-45kV | 每班 | 低于30kV金红石分离不彻底 |
| 电选辊转速 | 120-160r/min | 每班 | 转速过快导电矿物来不及吸附 |
| 电选电极间距 | 30-50mm | 每周 | 间距过小易打火，过大电场强度不足 |
| 酸洗酸浓度 | 5-8% | 每釜 | 过高腐蚀设备，过低除铁效果差 |
| 酸洗温度 | 65-75℃ | 每釜 | 低于50℃反应慢，高于85℃酸挥发 |
| 最终产品水分 | <0.3% | 每批 | 超水分包装后结块 |
建议在电选机出口安装在线品位分析仪（XRF），实时监测ZrO₂和TiO₂含量，自动调节电压和转速，将产品合格率提升至98%以上。
不同原料的工艺适配
锆英砂处理解决方案/技术方案并非一成不变。以下针对三种典型原料给出调整建议。
原料类型一：海滨砂矿重选精矿
特点：ZrO₂ 60-63%，TiO₂ 1.0-1.8%，Fe₂O₃ 0.2-0.4%
推荐流程：弱磁选→强磁选→电选（一粗两精）
可达等级：二级品（ZrO₂≥65.5%，TiO₂≤0.25%）
无需酸洗
原料类型二：岩矿型锆精矿
特点：ZrO₂ 58-61%，含石榴石、云母、独居石较高
推荐流程：强磁选（两段）→浮选（脱独居石）→电选（两粗两精）
可达等级：二级品或一级品（需浮选脱除放射性独居石）
浮选段增加油酸钠和硅酸钠药剂系统
原料类型三：低品位锆中矿
特点：ZrO₂ 50-55%，含大量石英、钛铁矿、石榴石

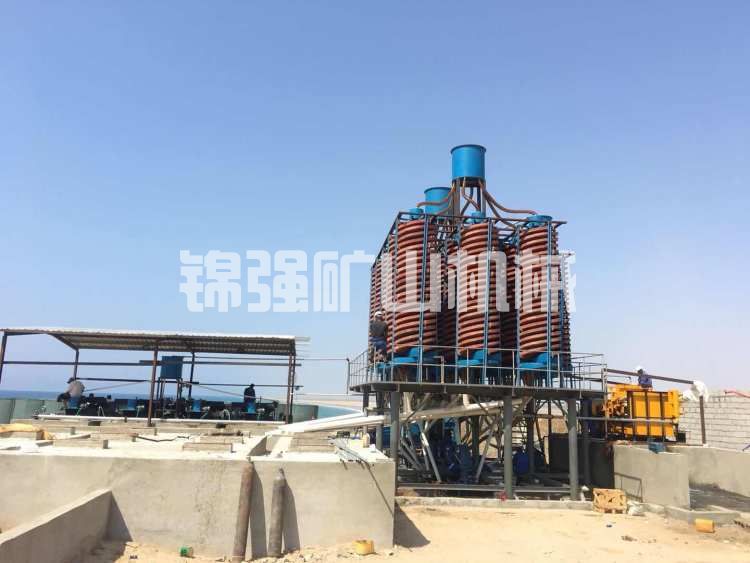

推荐流程：重选（螺旋溜槽+摇床）→弱磁选→强磁选→电选（两粗两精）→酸洗
可达等级：一级品（需酸洗）
重选段先抛除30-40%的尾矿，减少后续负荷
原料类型四：含碳质膜的灰色锆砂
特点：表面覆盖有机碳或硫化物，颜色发灰
推荐流程：焙烧（650℃，30min）→弱磁选→强磁选→电选
可达等级：二级品或一级品
焙烧烧除碳膜后，电选效率提升20%以上
技术优势与方案价值
本锆英砂处理解决方案/技术方案相比传统单一磁选或浮选工艺，具有以下优势：
全干法作业（酸洗除外），无废水排放，环保压力小
磁场强度分段匹配，强磁性钛铁矿与弱磁性石榴石分别去除
电选多段精选，确保TiO₂稳定控制在0.2%以下
模块化设计，可根据原料和产品要求增减酸洗、浮选等工序
自动化程度高，每班只需3-4名操作人员
经济价值方面，以日处理30吨、年产9000吨精矿计算：
处理前产品（ZrO₂ 61%）市场价约5000元/吨
处理后二级品（ZrO₂ 65.5%）市场价约7500元/吨
每吨增值2500元，年增值2250万元
扣除加工成本（电耗、人工、介质、维修、折旧约350元/吨），年净增利润约1900万元
设备投资约200-250万元（不含酸洗），投资回收期约1.5-2个月
若增加酸洗生产一级品（售价8800元/吨），吨增值3800元，扣除酸洗成本（约200元/吨）后净增3600元/吨，年净增利润约3200万元，酸洗段投资约100万元，回收期不足1个月。
常见问题与解答
Q：原料中TiO₂含量超过2.5%，本方案还能处理吗？
A：可以。高钛原料需要加强弱磁选段，可增加一台磁选机或提高磁场强度至1200-1300高斯。同时电选增加精选段数（两粗三精）。如果TiO₂高于3.5%，建议先用重选或浮选预富集，降低入料钛含量后再进入磁电选流程。
Q：电选机对空气湿度敏感吗？雨季如何处理？
A：电选机对湿度非常敏感。当相对湿度超过70%时，分选效率明显下降。锆英砂处理解决方案中，干式车间应配置除湿系统或空调，将车间湿度控制在50%以下。也可在电选机进料前增加一道热风干燥（80-100℃），降低矿粉表面吸附水分。
Q：强磁选机介质板堵塞频繁，如何解决？
A：介质板堵塞通常是因为入料中含细泥或未充分干燥。解决措施：在强磁选前增加分级作业，去除-0.045mm细粉；严格控制干燥后水分<0.5%；在介质板冲洗水管路上增加过滤器，冲洗水压力不低于0.4MPa。
Q：独居石含量高导致产品放射性超标，怎么办？
A：独居石在强磁选（15000高斯）中可去除70-80%。如果仍超标，推荐增加浮选段：在pH=8-9条件下，用油酸钠（800-1000g/t）作捕收剂，水玻璃（500g/t）作抑制剂，独居石被浮出，锆英砂留在槽内。浮选后产品放射性可降低85%以上。
Q：这套方案适合处理毛矿（原矿）吗？
A：不适合。本方案针对的是经过重选预富集的锆英砂粗精矿（ZrO₂≥55%）。如果直接处理原矿（ZrO₂<15%），需要先增加重选段（螺旋溜槽+摇床）进行富集，否则磁选和电选的负荷过大，经济上不合理。
方案实施步骤
采用本锆英砂处理解决方案/技术方案建设一条生产线，建议按以下顺序推进：
采集代表性矿样50-100kg，送选矿实验室做小试，确定最佳工艺参数
根据试验结果设计工艺流程（设备选型、段数、连接方式）
进行工厂布局设计（湿干分区、物料自流、除尘管道）
设备采购与制造（核心设备如电选机、高梯度磁选机建议选择专业厂家）
土建施工与设备安装（工期3-4个月）
单机调试与联动空载试车
带料调试与参数优化（1-2周）
性能考核（连续运行72小时，达产后验收）
操作人员培训与交付
对于首次进入锆英砂加工领域的投资者，建议优先考虑日处理20-30吨的规模，投资可控，且能灵活应对市场变化。
结语
锆英砂处理解决方案/技术方案的核心是以最低的成本将杂质逐一剥离，让每一吨粗矿产出最大价值。磁选与电选的联合应用已被证明是锆英砂提纯的最经济路径，再辅以酸洗浮选等深度净化手段，可覆盖从三级品到一级品的全产品线。无论您是矿山企业希望延伸产业链，还是贸易商计划增加加工环节，这套方案都提供了清晰的技术路径和经济测算依据。关键在于根据自身原料特性和目标市场选择合适的工艺配置，不盲目追求高端，也不因省工序而损失应有的利润空间。
