沙铬矿选矿生产线占地面积小：紧凑型设计的工程实现

核心结论速览

• 沙铬矿选矿生产线占地面积小的核心是“垂直集成＋短流程”设计

• 通过立体布置和设备选型优化，可将常规布局压缩至原面积的40%-50%

• 典型时产30-50吨紧凑型生产线占地仅需400-600平方米

• 采用多层钢结构平台，螺旋溜槽和摇床分层布置，不增加水平投影面积

• 紧凑布局不影响选矿指标，实测回收率保持在85%以上

一、问题定义：占地受限场景下的选厂设计挑战

沙铬矿资源常位于河滩、山谷、海滨等可用地受限的区域。一些矿权临近农田、林地或生态红线，可批复的工业场地面积不足1000平方米。另有一些短期开采项目，业主不愿在征地环节投入过多。在这些场景下，沙铬矿选矿生产线占地面积小就成为选型的第一约束条件。

常规沙铬矿选厂采用平面布置，洗矿机、筛分机、螺旋溜槽群、摇床群一字排开，加上泵池、沉淀池、料堆，占地面积动辄1500-2000平方米。这不是设备本身尺寸大，而是因为工艺衔接需要水平输送距离。要实现占地压缩，必须打破平面思维，向垂直方向要空间。

沙铬矿选矿生产线占地面积小的设计目标，是在满足工艺流畅和设备检修的前提下，将单位产能的占地面积控制在8-12平方米/吨·小时（即时产1吨干矿占用8-12平方米）。传统方案通常在20-25平方米/吨·小时。下文从设备选型、立体布置、流程简化三个维度给出具体方案。

二、技术原理：紧凑型设计的四个压缩方向

实现沙铬矿选矿生产线占地面积小，有四个成熟的技术路径。

第一，短流程。省略扫选段，只用粗选螺旋溜槽。当精矿品位要求为46%-48%时，一段粗选加摇床精选已足够。扫选段占地面积大且回收率增益有限（通常仅3-5个百分点），对于占地敏感项目可以舍弃。这样一来，螺旋溜槽总台数减少30%-40%，相应占地缩减。

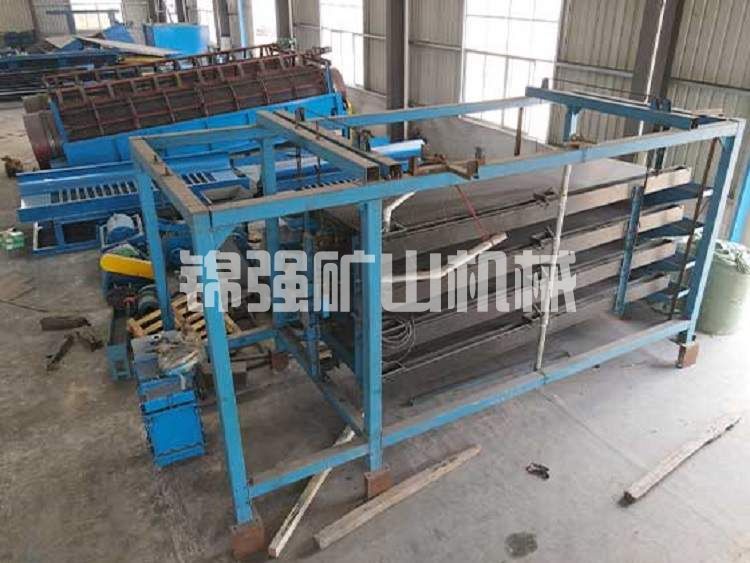

第二，立体化。将螺旋溜槽和摇床安装在多层钢结构平台上。螺旋溜槽布置在二层平台，粗精矿自流到一层的摇床给矿箱；摇床布置在一层地面。洗矿机和筛分机则布置在另一侧的单层厂房内。这种立体叠放几乎不增加水平投影面积，却可以容纳同等数量的设备。

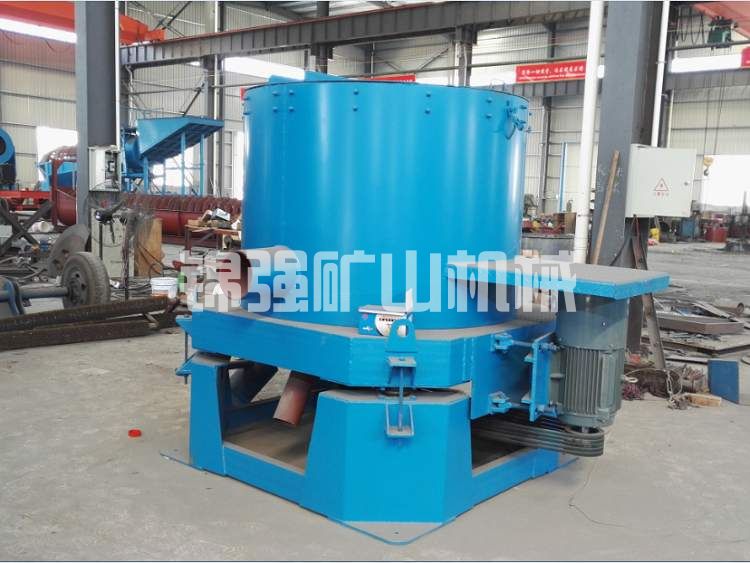

第三，设备紧凑化。选用短筒洗矿机（长径比3:1代替4:1），选用高频振动筛代替圆振筛（高度低30%），选用斜板浓密箱代替大型浓密机（占地仅为后者的20%）。脱水环节采用离心机+沉淀池组合，省去陶瓷过滤机的大型真空泵房。

第四，共用设施。尾矿池和回水池合并设计，精矿堆场和晾晒场重叠布置（上层晾晒下层储矿）。泵的基础与设备基础共用。这些细节累积可额外节省10%-15%的占地。

沙铬矿选矿生产线占地面积小不是简单地把设备挤在一起，而是在保证操作空间和检修通道的前提下，消除一切无效占地。紧凑型设计的经验法则是：通道宽度从1.2米压缩到0.9米，设备间距从1.5米压缩到1.0米，厂房跨度从15米压缩到9米。

三、设备配置与紧凑型选型清单

下表为时产40吨沙铬矿选矿生产线占地面积小的推荐设备配置及尺寸参数。

以上设备集中布置在一座钢结构厂房内，厂房轴线尺寸为长18米、宽12米，总面积216平方米。外加精矿堆场60平方米和尾矿沉淀池100平方米（埋地式），整条生产线占地约376平方米。同等处理量的常规平面布置选厂占地约1100-1300平方米，压缩幅度达到65%-70%。

紧凑型设计的代价是操作空间略显局促，但对熟练操作工来说，0.9米通道完全够用。检修时可将部分设备移出车间进行，不影响整体作业。

四、方案对比：紧凑型 vs 常规型

下表从七个维度对比两种布置方案的差异。

紧凑型布局在投资和回收率上略有牺牲，但换来了更快的用地审批和更低的征地成本。在土地单价超过500元/平方米的地区，紧凑型方案可节约征地费用30-50万元，足以抵消土建节省和回收率损失的差额。

沙铬矿选矿生产线占地面积小的另一优势是环评压力小。占地面积小意味着地表扰动面积小，生态恢复成本低。多个省份对小型选厂的用地指标有严格限制，紧凑型方案更容易通过审批。

五、案例参考：江西赣州某紧凑型沙铬矿选厂

江西省赣州市某沙铬矿，矿权位于河谷阶地，可使用的工业场地仅有一块约600平方米的梯形地块。业主原计划放弃该资源，后采用紧凑型设计方案。项目时产35吨，配置Φ1.5×4.5m短筒洗矿机、高频振动筛、18台Φ1000mm螺旋溜槽（布置在二层平台，两排各9台）、4台6-S摇床（一层）。脱水采用斜板浓密箱加离心机，尾矿排入一个埋地式三级沉淀池。

该沙铬矿选矿生产线占地面积小，实际占用场地长22米、宽15米，合计330平方米，还预留了约200平方米作堆场。从签约到投产共28天，其中设备安装仅用7天（因设备紧凑，管线短）。投产后精矿Cr2O3品位47.5%，回收率85.2%，与常规布局的指标差距不到2个百分点。

该厂的操作人员反馈：二层平台的螺旋溜槽区通道宽度0.9米，两人错身稍显拥挤，但日常巡检和调节阀门没有问题。摇床区地面空间充足，作业舒适。最大的便利是巡检路线短，从洗矿机走到最后一台摇床不超过40米，而常规厂区往往超过150米。这在一定程度上减轻了操作工的劳动强度。

六、常见技术问题与对策

问题一：二层平台振动大，影响螺旋溜槽分选

螺旋溜槽安装在钢结构平台上，若平台刚度不足，振动会导致矿浆液面波动，分选带不稳。对策：平台主梁采用H型钢（300×150），次梁间距不超过600mm，平台板使用8mm花纹钢板并加焊加劲肋。同时，洗矿机和振动筛等振动较大的设备应布置在一层地面或独立基础，不能与重选平台共用支撑。江西案例中，平台立柱采用直径219mm钢管，内灌混凝土，振动测试值低于0.2mm/s。

问题二：设备间距过小，检修时无法拆装大型部件

紧凑布局下，部分设备如洗矿机筒体、摇床头、渣浆泵叶轮等需要定期更换，空间不足会导致无法操作。对策：在设备布置图上标明检修拆装所需的“假想轨迹”。对于需要整体吊装的部件（如洗矿机筒体），在其上方预留吊装孔，利用手拉葫芦垂直吊出，不必横向移动。摇床头等部件设计为侧抽式，沿导轨拉出即可。此外，设备选型时优先选择侧开门或上开门的型号。

问题三：紧凑布局导致噪音和粉尘集中

所有设备集中在一个小空间内，噪音叠加可能超标。对策：在螺旋溜槽平台和摇床之间加设隔音挡板（PVC复合板，厚度30mm）。给料点和落料点设置局部密闭罩并接入除尘管道。实践证明，这些措施可使操作区噪音从95dB降至82dB，粉尘浓度达标。

问题四：管道和电缆拥挤，布线困难

紧凑空间的管线综合布置难度大。对策：采用桥架分层敷设，上层电缆桥架，下层矿浆管道，最下层清水管和回水管。管道使用快装接头，减少法兰占用的宽度。弯头数量尽量少，使用大半径弯头降低磨损。在管线密集区域设置检修门或可拆卸盖板，方便后期维护。

七、结论与建议

沙铬矿选矿生产线占地面积小是完全可行的工程方案。通过短流程、立体布置、紧凑选型和共用设施四个手段，可在不显著牺牲选矿指标的前提下，将占地面积压缩至常规方案的一半甚至三分之一。核心经验是把重选设备“叠起来”，把辅助设施“埋下去”，把通道尺寸“精算到厘米”。

对于准备建设的沙铬矿选厂，如果场地面积小于1000平方米，建议优先考虑紧凑型设计方案。在工艺流程设计阶段就要介入总图布置，而不是先定工艺再找地方放设备。推荐委托有紧凑型选厂设计经验的工程师完成三维建模和碰撞检查，确保检修空间和设备操作空间的最小但够用。
